平口钳测绘实验台

作者：发布时间：2024-04-04 点击：

平口钳测绘实训台,农机手动变速器拆卸装配实训装置

功能：
1、机构组装实训；
2、机构零件尺寸测量实训；
3、机构装配图测绘制作实训；
4、机构零件图测绘制作实训；
设备功能数据

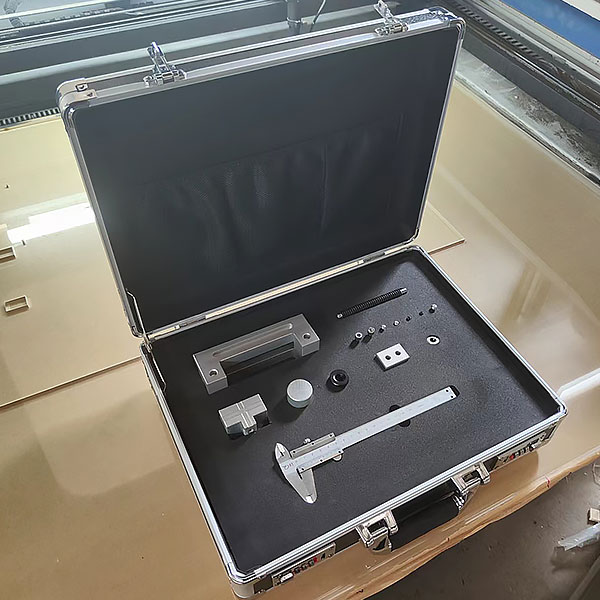

1、设备材料：铝制精制，应用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝制测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配备：
固定钳口、活动钳口、丝杠、丝杠螺母、标准件。
职业技能综合包括实训虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实训任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影，选用错误时有提醒）—改变姿态（经过点击上下左右箭头改变）—选用投影（进入答题界面，在6项中选用此时完成的三维（3D）投影图）

平口钳测绘实训台,农机手动变速器拆卸装配实训装置

一、功能特点
1.应用翻新 250 拖拉机手动变速器与离合器实行剖面处置整理，各部件齐全，剖面位置合理，可全面展示内部结构和部件的动作情况，适合于拖拉机手动变速器原理和机械机构的教学。
2.对变速器各机械剖面应用不一样颜色的油漆实行喷涂。
3.由一相减慢速度电动机带动减慢速度机，减慢速度机带动变速器输入轴运行，真实演示不一样档位下机械动作的传递过程。
4.实训台驱动部分加装安全防护罩。
5.移动台架应用了高强度的钢结构焊接，表面经喷涂工艺处置整理。移动台架底部带有自锁脚轮，可移动式，方便教学。
二、技术规格
外观尺寸：1400×600×800mm(长×宽×高)
动力电源：一相
一相减慢速度电动机：
电压：AC 220V
功率：250KW
转速：15转/分
作业温度：-40℃～+50℃
颜色：白
钢管：40*40*3mm
移动脚轮：100*50mm
