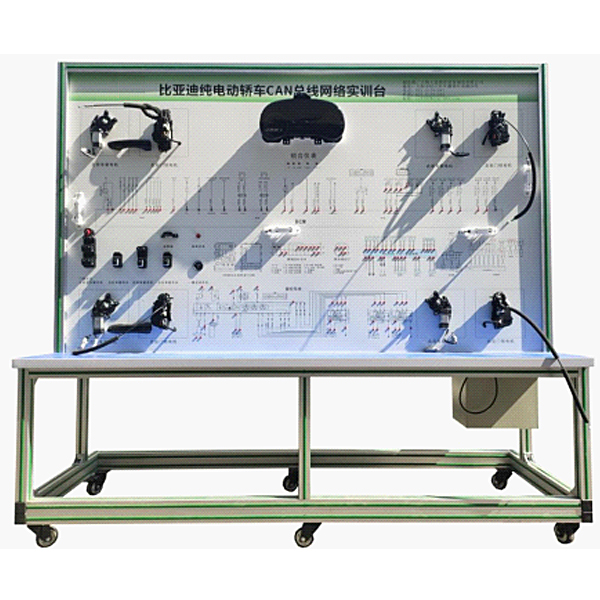

电动汽车CAN总线实验台

作者：发布时间：2024-04-19 点击：

电动汽车CAN总线实训台,高压安全模仿测量实训装置

一、功能特点
1.该设备完整展示了电动汽车整车CAN总线网络系统(包括舒适系统/电动机控制/电池管理系统)，可以动态模仿整车CAN总线网络的运行状态与作业过程。
2.示教板操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图与作业原理示意图；学员可直观对照电动汽车整车CAN总线网络系统结构原理图和实物，认知和解析电动汽车整车CAN总线网络系统的作业原理。
3.示教板操作面板上装配备有点火开关、带网关通讯的整车控制器模型块，智能仪表模型块，电源系统模型块，舒适控制模型块(车灯与雨刮等），电动机控制器，工况指示灯，电源开关，油门踏板，限制动作踏板，动力电动机等模型块与操纵开关。
4.示教板操作面板部分应用1.5mm冷板冲压成形结构，外观美观；底架部分应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，示教板底座上配备有30cm左右的桌面，方便放置图纸文档实训指导书、轻型检测仪表器具等。
5. 示教板作业应用普通220V交流AC电源，经内部电子回路变压整流转换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。

电动汽车CAN总线实训台,高压安全模仿测量实训装置

一．设备简介
应用新能源汽车高压安全系统器件制作，展示新能源汽车高压安全系统的结构与作业原理，适合于各类院校对纯电动汽车高压安全系统课程理论和维修实训的教学需要。
二．设备构成
动力电池组、国标充电枪与充电座、漏电传感器模型块、绝缘传感器模型块、安全维修塞模型块、漏电模仿实操单元、高压安全系统实操单元、实操控制台、实训控制按钮、原理操作面板与结构彩图、可移动台架。
三．功能特点
1.应用模电与数电集合的方法，模仿纯电动车和混合动力车辆的高压用电区域、高压线路传递、低压电子回路对高压线路的保护，以及漏电可能发生的区域、漏电的状态。
2.经过专用漏电检测设备，模仿检测过程。
3.设备操作面板应用耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；4mm铝塑操作面板打印有永不褪色的UV平板彩色原理图；学员可直观对照操作面板图纸文档实训指导书和系统实物，认知和解析系统的器件和原理；
4.模仿测量漏电可能发生的区域、漏电的状态。
