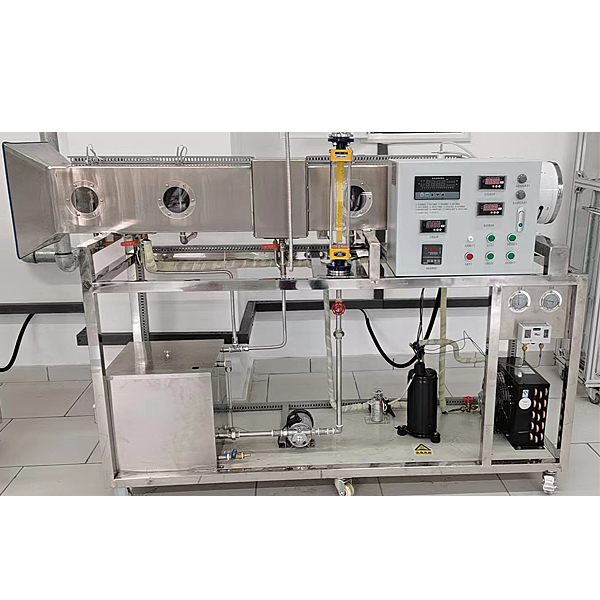

焓差法空调实验装置

作者：发布时间：2024-04-18 点击：

焓差法空调实训装置,车用交流AC异步电动机及控制实训台

1. 功能要求
经过该装置理解焓差实训的机构构成，空气再处置整理设备的制冷系统，计算机数据测量试验系统及其控制方法。
2. 技术功能数据参考规格要求
（1）输入电源：三相AC380V±10% 50Hz，功率≥5.0KW。
（2）冷凝器，换热面积≥3.0m2。翅片管式蒸发器。
（3）加热水箱，容积≥60L，加热功率≥4.0KW。
（4）循环热水泵功能数据：流量：≥20L/min ，扬程：≥12m，功率：≥120W。流量计范围40-400L/h。
（5）离心风机功能数据：风量≥2000 m3/h，风压≥1000 Pa，功率≥1.5KW。
（6）流量计配斜管微压计测流速：测量范围-10-700pa。
（7）制冷工质应用R22或同功能制冷剂。蒸发压力表要求-0.1-2.5MPa和冷凝压力表测量范围-要求0.1-1.6MPa。
（8）实训风道应分为风口段，实训段，测量试验段等。
（9）测量系统应配备有智能温度控制仪表、高精度调压模型块电子回路。
（10）电源线路及控制线的装配须使用环保阻燃电气配线槽，规范整理符合国家标准。

焓差法空调实训装置,车用交流AC异步电动机及控制实训台

一、设备构成
主要采用汽车三相交流AC异步电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、设备功能
1.汽车三相交流AC异步电动机及控制器的认知；
2.汽车三相交流AC异步电动机及控制器的结构及原理；
3.驾驶员的意图与永磁电动机运行之间的体现；
4.常见故障的设定及考核；
5.配备完整的实训说明书。
三、设备规格
1、外观尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电动机规格限定功率：4kw；
4、电动机规格限定转速：3000rpm；
5、电动机作业电压：72VDC；
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、应用UV平板喷绘操作面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；
