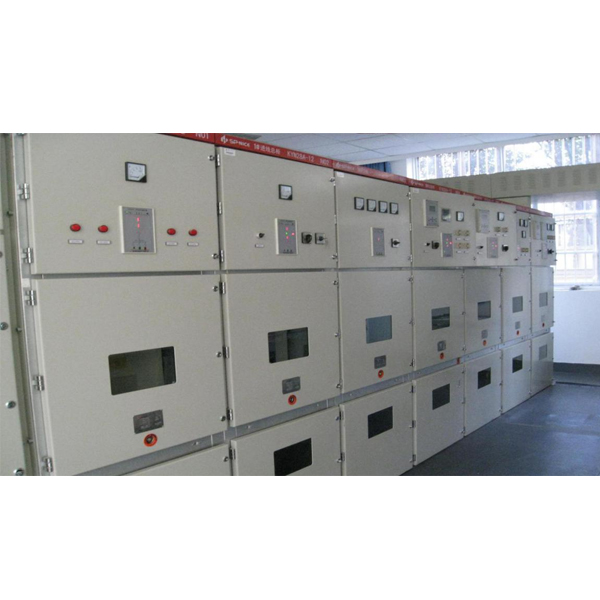

智能供配电实训台

(1)外壳尺寸(宽X深X高)小于等于900mm X 1450mm X 2300mm。

(2)▲规格限定电压≥12kV;规格限定频率50Hz;规格限定电流≥630A;规格限定短路开断电流≥20kA;控制电压220V。

(3)▲整套供配电设备可完成倒闸实操、高压配电装置检修、高压配电装置二次线路故障排查、继电保护测量试验、低压配电装置电子回路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调节测试、常用照明及动力控制电子回路设计装配等实训内容。

2.低压配电装置

(1) 外壳尺寸(宽X深X高)小于等于900mm X 900mm X 2300mm。

(2) 断路器带电流、电压监测，有过流保护、欠电压保护、过电压保护等。

(3)整套供配电设备可完成倒闸实操.高压配电装置检修、高压配电装置二次线路故障排查、继电保护测量试验、低压配电装置电子回路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调节测试、常用照明及动力控制电子回路设计装配等实训内容。

3.智能电力监控装置

(1)外壳尺寸(宽X深X高)小于等于900mm X 900mmX 2300mm。

(2) 包括显露器、监控主机等。

(3)整套供配电设备可实現倒闸实操、

高压配电装置检修、高压配电装置二次线路故障排查、继电保护测量试验、低压配电装置电子回路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调节测试、常用照明及动力控制电子回路设计装配等实训内容。.

智能供配电实训台,网络型过程控制考核实训装置

一、基础介绍
过程控制综合实训装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等功能数据，对其实行测量、控制，解析过程功能数据改变特性，研究过程控制规律(如PID控制)的教学实训设备，过程控制综合实训装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简单，性价比优越。本装置集合多种控制方法。
1、功能：
(1)、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机数据”及相关课程的教学实训需求；
(2)、可作为有关企业技术人员、仪表实操人员、系统运行监控人员的实习、培训实训设备。
2、技术支持：
在PCS系列设备的基础上，集合控制领域的新课程理论、新方法，公司将源源不断研制和创新实训设备，研发各种先进控制算法，以适应高校教学实训改革，满足现代化教育发展的需要，促进向更高层次发展。
公司倡导诚信服务，竭力做好客户服务和技术支持作业。经过直观真实的实训，使学员全面系统地理解过程控制系统的特性，学习掌控把握掌控把握控制系统的设计与完成方法。
二、设备结构与特点：
设备特点：
    实训装置：是由不锈钢框体结构、水箱、单独加热锅炉及不锈钢管道等构成。供水系统有一路：一路由磁力泵、压力仪表、电动调节阀、电磁阀、涡轮流量计、液位变送器、压力变送器及手动调节阀构成；一相电加热管管道及阀门：整个系统管道由敷塑不锈钢管连接而成，全部的手动阀门均应用优质球阀，有效提升实训装置使用年限。
