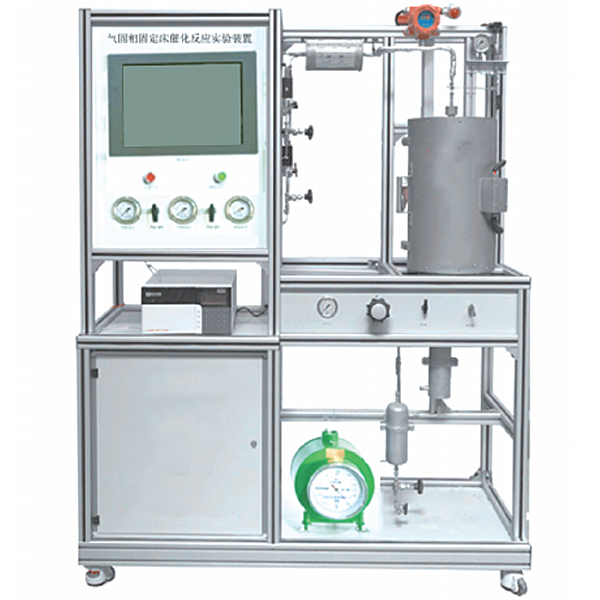

气固相固定床催化反应实训装置

作者：发布时间：2024-04-19 点击：

气固相固定床催化反应实训装置,空间机构动作方案创新设计实训台

装置功能：
1、用于固定床教学和工艺数据的测量。
2、科学研究催化剂评选及寿命试验。
3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
4、全触摸包括化控制，高平稳数据传输，硬件加密。
主要配备：
固定床反应器、预热器、加热炉、混合器、冷凝器、气液分离器、质量流量计、湿式气体流量计、蠕动泵、压力表、温度传感器、中央处置整理器、触摸屏、高品质铝制型材框体结构。
公用设施：
水：装置需冷却水，自带和自来水管相连的连接口。
电：电压AC380V，功率4.0KW，标准三相四线制。每个实训室需配备1～2个接地点（安全地及信号地）。
技术功能数据：
1、小型管式固定床反应器：φ20×550mm，316L不锈钢材料；热电偶套管，φ3mm，内插Φ1mm热电偶；催化剂装填量：5-30ml；**使用压力，0.2MPa.
2、反应器加热炉：ф280×550mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬。内层为保温层，外层为网孔防护层。**使用温度，900℃。
3、预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力，常压。
4、2 路气体管路，气体质量流量控制器控制气体流量，流量规格：200ml/min，N2标定，准确度：±1%F.S。
5、加料罐:体积1000ml，材料：石英玻璃，数量1个。

气固相固定床催化反应实训装置,空间机构动作方案创新设计实训台

空间机构创新结合及虚拟演示实训台是按照高等院校机械类专业实训改革需要，按照现代机械原理和结构课程理论设计的以提升学员空间机构的设计能力、工程实践能力为目的的一种多功能模型块化实训台。本实训台应用虚拟演示和动手实操相集合，生动形象的向学员展示各种空间机构，为他们今后的学习掌控把握和研究打下坚实的基础。
主要特点：
1.将实训台的动作构件**限度的一件多用，节约了实训场地和资源。
2.本虚拟系统专门为空间机构而设计的，能够真实形象地完成30种机构动作的三维（3D）动画演示。
3.本实训台涉及空间机构多，学员可以经过实训对空间机构具体化形象化，为今后的学习掌控把握研究打下基础。
实训台主要技术功能数据：
1、直线DC减慢速度电动机：功率：90W，调节速度范围0-120r/min
2、虚拟系统光盘一张
3、实训台机架一个。
4、虚拟拟真教学系统
机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制移动，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒移动至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。
A、机械安全距离实训内容包括防止上下肢触及危险区的安全距离实训（内分2种围栏高度与开口大小），选用进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实训过程为人体进入机械对象作业半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并实行下一实训，***终一步为正确做法。
