偏心机构测绘实训台

作者：发布时间：2024-04-04 点击：

偏心机构测绘实训台,拖拉机仪表系统实训台

功能：
1、机构组装实训；
2、机构零件尺寸测量实训；
3、机构装配图测绘制作实训；
4、机构零件图测绘制作实训；
设备功能数据

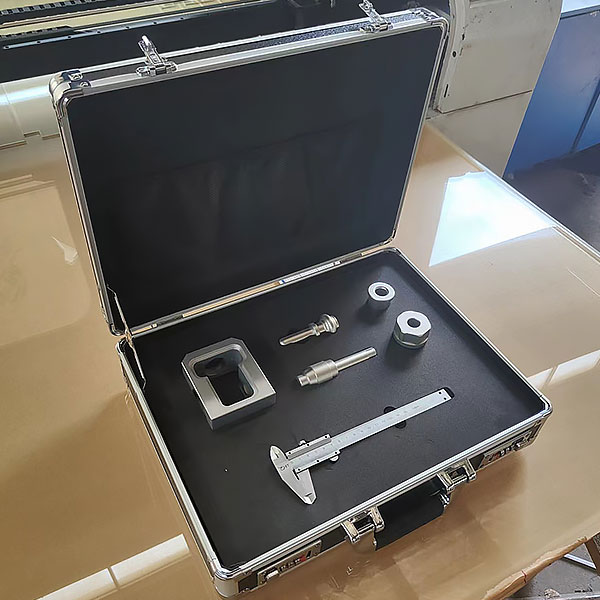

1、设备材料：铝制精制，应用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝制测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配备：
左端盖、右端盖、上盖、升降杆、下盖。
职业技能综合包括实训虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实训任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影，选用错误时有提醒）—改变姿态（经过点击上下左右箭头改变）—选用投影（进入答题界面，在6项中选用此时完成的三维（3D）投影图）
B、截切立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维（3D）投影图标定，在14处空白栏中选用相应的标注符号）

偏心机构测绘实训台,拖拉机仪表系统实训台

一、设备简介
该设备应用750P拖拉机仪表系统实物为基础，充分展示拖拉机仪表系统的构成结构和作业过程。
适用于学校对拖拉机仪表系统课程理论和维修实训的教学需要。
二、功能特点
1.真实可运行的电子仪表系统，充分展示电子仪表系统的构成结构。
操纵与仪表系统相连接的各种传感器、开关，模仿仪表信号源的作业，可真实演示仪表系统的作业过程。
2.操作面板应用耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；学校学员可直观对照电子回路图和实物，认知和解析电子仪表系统的作业原理。
3.操作面板上装配备有检测端子，可直接在操作面板上检测电子仪表系统各电子回路元件的电信号，如电阻、电压、电流、频率信号等。
4.操作面板部分应用1.5mm冷板冲压成形结构，外观美观；底架部分应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，底座上配备有40cm左右的桌面，方便放置图纸文档实训指导书、轻型检测仪表器具等。
5.作业应用普通220V交流AC电源，经内部电子回路变压整流转换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
