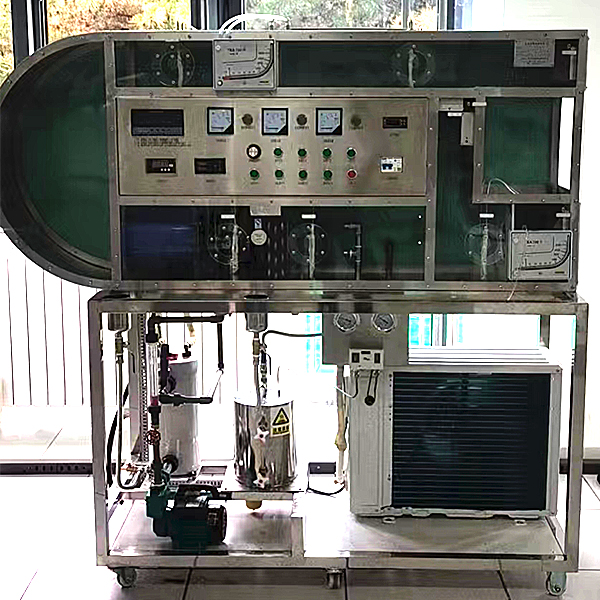

循环式空调过程实训装置

作者：发布时间：2024-04-20 点击：

循环式空调过程实训装置,便携式透明液压传动实训装置

实验目的：
可对空气进行加热，加湿，冷却和干燥等空气调节过程的实验，空气品质处理有：表冷器，淋水式两种。
主要配置：
塑料、有机玻璃风道；孔板流量计，差压传感器，整流板，加热器，不锈钢加湿器，喷淋器，表冷器，低噪音轴流风机，温度测试系统，湿度测试系统，压缩机，冷凝器，钛包蒸发器，储液罐、铜手阀，不锈钢加湿水箱，防腐水泵，转子流量计，16路**信号输入巡检仪显示温度、湿度、风差压，电控制箱，不锈钢支架。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率5.0KW。
2、温度：10～25℃、压力：0～15MPa、湿度：10～40RH%、流量：0～1000L/h 。
3、压缩机：制冷量 950Kcal/n，制冷剂 R12，制热量 3.0KW。
4、蒸发器换热面积：15m2，换热器换热面积：15m2。
5、蒸发器水箱：尺寸 650×400×450mm，304不锈钢材质。
6、低噪音轴流风机：流量2000m3/h，功率370W。
7、水泵参数：流量：30L/min ，扬程：20m，功率：370W。流量计范围40-400L/h。
8、温度由高精度温度传感器测量，**信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速、功率等实验全部测量参数，手动风门调节风量。
9、外形尺寸：2800×600×1900mm，外形为不锈钢可移动支架，带双刹车轮。
10、单片机、plc可编程设计与控制虚拟仿真软件：
本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。

循环式空调过程实训装置,便携式透明液压传动实训装置

产品概述
便携式透明液压传动实验箱可进行液压传动演示、液压传动基本回路（压力、流量、方向控制回路）。适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。
系统特点
1、液压元件以透明有机玻璃外壳为主，工作介质为白色液压油，系统工作时可清晰观察到液压元件阀芯的工作过程，直观性强。
2、液压元件管路以透明软管连接，结构紧凑、连接可靠、不漏油。
3、箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱，教师可方便的将设备带入课堂进行现场演示教学和实物讲解
技术性能
1、输入电源：单相三线220V，50Hz
2、装置容量：<0.3KVA
3、定量齿轮泵：额定压力1.6MPa,额定流量：4L/min
4、直流调速电机：额定电压：AC220V，额定功率：180W，额定转速：1400r/min
