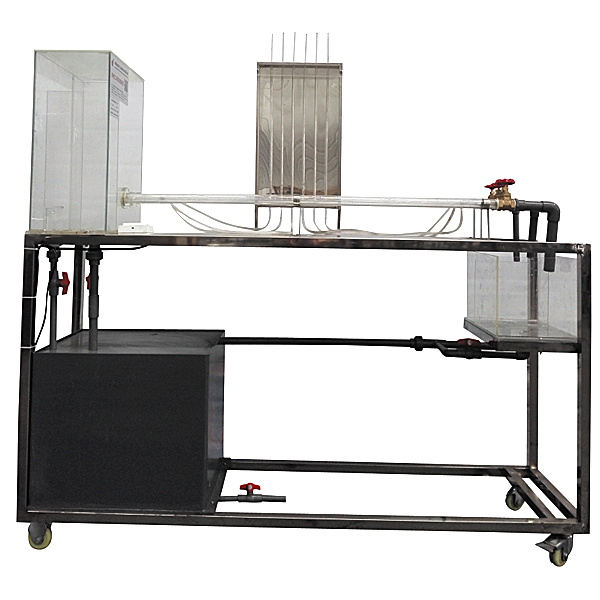

沿程阻力系数实训装置

作者：发布时间：2024-03-15 点击：

沿程阻力系数实训装置,纯电动车底盘装调实训台

技术功能数据：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续实操。
2、实训水箱：容积40L，材料透明有机玻璃，带有稳压溢流口。
3、蓄水箱，500×400×400mm，材料PVC板。
4、计量水箱：容积6L透明有机玻璃制作，带计量刻度。
5、沿程阻力管为φ20mm(内径14)、φ25mm(内径20)、φ32mm(内径25)，各1根，总长1000mm，有机玻璃制作。
6、应用低噪声静音环保型水泵，**扬程：10m，规格限定流量：12L/min，功率：90W。
7、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、实操安全。
8、实训所用的流体-水为全循环使用设计，充分节约水资源。
9、框体结构及台面均为304不锈钢材料，结构紧凑，外观美观，实操方便。
10、外观尺寸：1500×500×1500mm（长×宽×高），可移动式设计，带脚轮及禁锢脚。

沿程阻力系数实训装置,纯电动车底盘装调实训台

一、设备简介
选用纯电动卡通车(成人双座、驱动电动机及控制系统、锂电池及管理系统、DC-DC模型块、高压安全系统、变速器、车载充电动机、电子油门总成、换挡机构总成、仪表、交流AC充电连接口、维修开关）真实器件制作，展示纯电动汽车及控制系统课程理论和维修实训的装配与维护、结构与原理认知、系统实操、功能动态演示、故障检测与诊断教学需要。
二、功能特点
1.纯电动卡通车后驱动力（48V 500W）、整车重量（kg）（80kg）、载重（150kg）、**时速（60km/h）、
外观尺寸（长*宽*高）（2350*1500*1450mm）、低压辅助蓄电池：免维护，12V60AH。
2.纯电动卡通车作业正常，真实可运行实操,展示系统结构和原理、作业过程。
3.车架及附件带动力系统的承载，带有转向、限制动作、灯光照明等车辆的基础功能。
4.完成电池及管理系统、电动机控制系统（MCU）、AC/DC、DC/DC、充电系统原理与结构功能认知。
5.完成纯电动车装调与检测实操。
6.装配安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提醒。
7.配套实训指导书等教学图纸文档实训指导书，含有作业原理、实训内容、故障解析等要点说明。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
