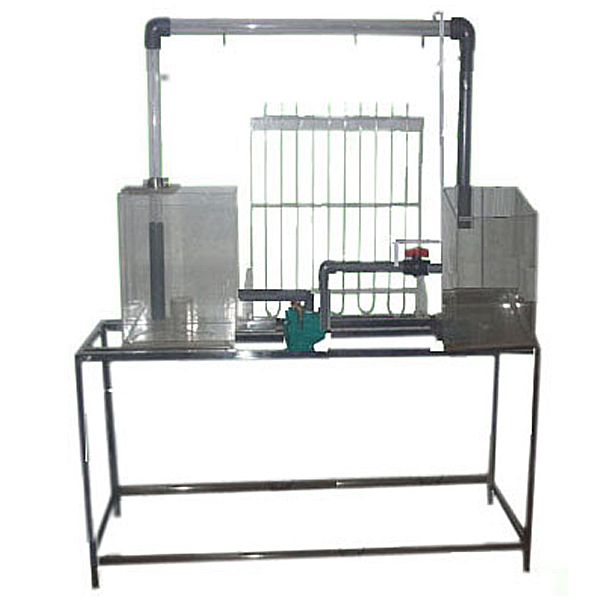

虹吸原理实训装置

作者：发布时间：2024-03-15 点击：

虹吸原理实训装置,新能源汽车ABS防抱死限制动作系统实训装置

实训目的：
1、演示虹吸的成因和破坏及管中压强分布。
2、测量虹吸管真空度，并确定**真空域，满足供定性解析虹吸管流动的能量转换特性。
主要配备：
虹吸管、水泵、高位水箱、低位水箱、测压管、刻度标尺、抽气装置、阀门、自循环装置、不锈钢框体结构。
技术功能数据：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续实操。
2、虹吸管径：φ25mm，高度：800mm。由有机玻璃制成，分布六个测压点。
3、高位水箱容积50L,低位水箱容积70L,由有机玻璃制成。
4、应用自吸抽气技术，启动时可自动排除管中空气，实操简便。
5、测压计为透明有机玻璃，可显露测量各测点的真空度以及在管中的压强分布。
6、实训管道装备有弯管流量计，以测量流量。
7、应用低噪声无锈蚀环保型水泵，**扬程：12m，规格限定流量：15L/min，功率：120W。
8、测压计由8根长800mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、实操安全。
9、实训所用的流体-水为全循环使用设计，充分节约水资源。
10、框体结构及台面均为304不锈钢材料，结构紧凑，外观美观，实操方便。

虹吸原理实训装置,新能源汽车ABS防抱死限制动作系统实训装置

一、设备简介
该设备应用北汽EV160新能源汽车ABS/EBD限制动作系统为基础，配备有ABS系统作业原理图，真实展示紧急限制动作时ABS/EBD系统作业过程。
满足对ABS/EBD限制动作系统的结构构成、动作演示等教学功能。
适合于汽车ABS/EBD限制动作系统课程理论教学和检测与维修实训的教学需要。
二、功能特点
1.真实的汽车ABS/EBD限制动作系统实物为基础，完整展示ABS限制动作系统的构成结构。
2.由三相异步电动机带动前后轴转动，模仿汽车行驶。紧急踩下限制动作踏板时，ABS/EBD系统开始作业，前后限制动作盘保持微量转动，限制动作踏板上可感觉不断弹脚，真实演示汽车ABS/EBD系统的作业过程。
3.实训台操作面板上绘有彩色UV平板喷绘电子回路图和液压管路图，学员可直观对照电子回路图和ABS限制动作系统实物，认知和解析控制系统的作业原理。
4.实训台操作面板上装配备有检测端子，可直接在操作面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台装配备有压力表，可就地实时显露限制动作总泵和四个限制动作分泵的液压改变。
