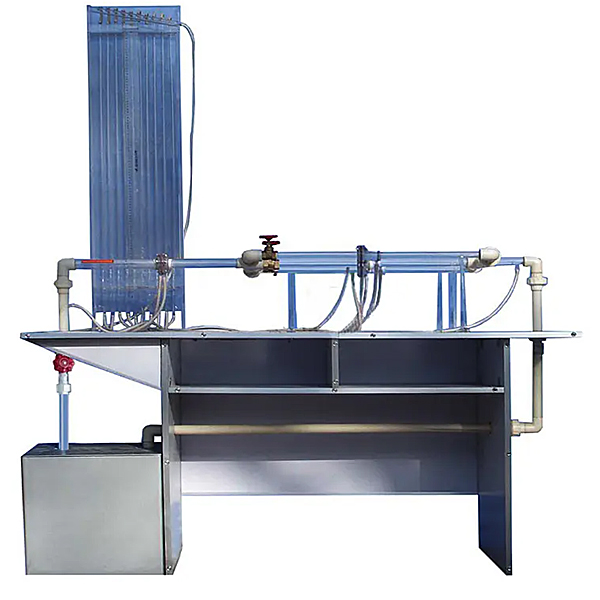

叉管水头损失实训装置

作者：发布时间：2024-03-16 点击：

叉管水头损失实训装置,混合动力汽车能量控制实训装置

技术功能数据：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、静音环保型水泵：扬程：10m，流量：12L/min，功率：90W。
3、直管：有机玻璃材料，管径φ32（内径26）mm。叉管：管径φ20（内径14）mm，L=70mm，透明有机玻璃制作。
4、蓄水箱，500×400×400mm，材料PVC板。
5、计量水箱：容积10L,透明有机玻璃制作，带计量刻度。
6、测压计由10根长650mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、实操安全。
7、实训所用的流体--水为全循环设计，充分节约水资源。
8、框体结构及台面均为304不锈钢材料，结构紧凑，外观美观，实操方便。
9、外观尺寸：2200×580×800mm（长×宽×高），框体结构为可移动式设计，带脚轮及禁锢脚。
10、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础介绍：湿式报警系统基础介绍
2、设备认知：设定有**视角、设备详情（显露该设备的介绍或功能数据）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。

叉管水头损失实训装置,混合动力汽车能量控制实训装置

一、基础介绍
本设备可展示汽车油电混合动力系统，模仿油电混合系统的启动、低速行驶、一般行驶、全速行驶、减慢速度行驶和停车六种工况下的能量流动方向以及电动机的运行状态，动态展示汽车混合动力系统工况。
适用于各院校对《新能源汽车与电力电子技术》混合动力汽车能量系统的教学需要。
二、结构构成
该设备由启动开关、油门踏板、挡位开关、限制动作开关、数字转速表、电流指示表等，并辅以发光二极管实行系统流向的动态指示，加快速度度传感器、12V开关电源、大型彩色喷绘电子回路原理图、控制操作面板、可移动台架、使用实操手册等。
三、功能特点
1.该设备完整展示了汽车混联式混合动力系统，可以动态模仿混合动力系统的启动、低速行驶、一般行驶、全速行驶、减慢速度行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电动机的运行状态，动态展示汽车混合动力系统的特点和优势。
2.示教板操作面板上装配备有点火开关、工况开关、油门踏板、挡位开关、限制动作开关、数字转速表、电流指示表等，并辅以发光二极管实行系统流向的动态指示，还设定有三台模仿电动机用来分别演示发动机、电动机以及发电动机的作业状态。
