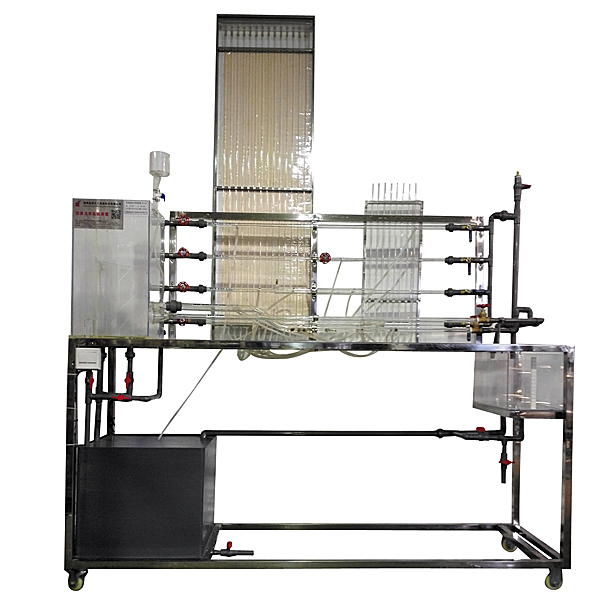

流体力学综合实训台

1、本试验台为新型流体力学综合试验台, 结构小巧,布置合理，一台多用。

2、试验水箱和管道应用厚壁优质透明有机玻璃管，实训情况清晰，方便学员查看。

3、设备整体为自行式框体结构结构，并装配备有禁锢脚，方便系统的拆卸检修和搬运。

4、装置设计可360度查看，完成全方位教学与实训。

实训目的：

1、适合于工程流体力学（水力学）教学实训。

2、可做雷诺实训、伯努利实训、沿程阻力实训、局部阻力实训及文丘里流量计校核实训。

主要配备：

雷诺实训管、伯努利实训管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实训水箱、计量水箱、蓄水箱、指示液盒、不锈钢框体结构。

技术功能数据：

1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续实操。

2、雷诺管：长度1100mm、内径Φ15mm，有机玻璃。

3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制作，按两点法求出各有改变点的动静压头。

4、沿程阻力管：长1100mm、内径Φ14mm，有机玻璃制作，两测压点间的距离：800mm。

5、局部阻力管：总长1100mm、内径Φ14mm和Φ23mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测量流体流经铜闸阀的前后压差，以及对文丘里流量计实行校核。

6、实训流量Q=0～18 L/min，毕托管实训流速：100～200cm/s，**静压水头400mmH2O。

7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、实操安全。

流体力学综合实训台,零差速双流传动综合实训装置

一、实训台简介
车辆传动系统是车辆总体的重要构成部分，结构复杂，形式多样。特别是现代经典型的双流传动系统，如零差速、正差速、负差速、正单独、零单独、负单独的特点和作业原理，作为坦克、农用和工程用的履带式车辆有别于轮式车辆的特色，是理解履带式车辆行驶原理和传动系统设计思想的关键，仅靠课堂学习掌控把握，内容抽象，不利于学员的深入理解和掌控把握。经过本实训台建造设计，加强对学员履带式车辆传动系统创新设计和实训等实践环节的实训，培养学员的实践能力和创新意识，同时深入学员理解履带式车辆传动系统的设计和原理。
该实训台的功能主要是为学员提供了零差速双流传动系统的结构设计和控制的实训平台，让学员熟练掌控把握双流传动系统总体结构和控制方案的设计，包括分流/汇流机构方案、变速机构方案、转向机构方案等。
二、实训台结构
1—转向电动机、2—左角位移传感器、3—左车轮、4—左车轮旁减慢速度齿轮、5—左转向差动轮系、6—变速换挡齿轮机构、7—右转向差动轮系、8—右车轮旁减慢速度齿轮、9—右车轮、
10—右角位移传感器、11—主电动机、12—主传动带、13—主角位移传感器、14—转向角位移传感器、15—转向传动带、16—控制操作面板、17—底座
该实训台主要采用底座、变速换挡齿轮机构、转向机构、零差速分流/汇流机构和左右车轮传动系统构成。车轮的转动主要采用主电动机11驱动，经过变速换挡齿轮机构6完成模仿车辆的变速；转向电动机1经过左右转向差动轮系5和7使左右车轮3和9的转速不一样，从而完成模仿车辆的转弯。
