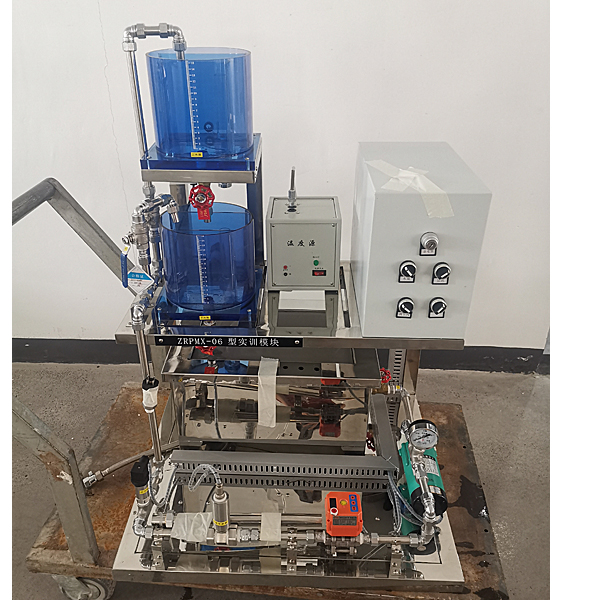

小型过程控制实训台

作者：发布时间：2024-03-13 点击：

小型过程控制实训台,车刀角度测量实训装置

本实训配备基础的水箱、管路、智能调节器、电磁泵等，运用不一样工业液位测量传感器，构成多种液位检测系统，可提供的传感器包括有：应变式液位器等。经过实训熟悉的装配测量试验方法，应用特点，测量范围，装配条件，掌控把握精度解析方法。

本装置设定有多重安全保护，提供IEC标准信号及相关测量试验点供plc接入实行编程实训。

一、装置技术条件

1）输入电源：二相三线AC220V±10％ 50Hz；

2）作业环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；

3）装机容量（KV）：<0.5kVA；

4）外观尺寸：400*600*700单位mm。

二、系统配备

名称	单位	数量		备注
执行机构
电动球阀	只	1		作业电压24，控制电压0-10v。
磁力泵	台	1		无泄漏，低噪音，二相交流AC220VAC，15W。扬程1.5吗m。
传感变送器
扩散硅压力（液位）变送器	只	1	0-100kpa
压力变送器	只	1	供电电压9-24v，输出4-20MA，标准连接口，压力范围0-100kpa。
涡轮流量计及流量变送器	套	1	（1）测量范围：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。标准信号输出4-20ma
温度变送器	套	1	Pt100：A级；温度变送器：0.5级精度，0-100℃。4-20ma标准信号输出
其它设备
实训用淡蓝色透明有机玻璃水箱	只	1		1个圆型有机玻璃水箱，直径15mm，高度15cm。
储水箱	只	1		镜面不锈钢304。自动进排水减轻实训老师作业200150200 单位mm
不锈钢支撑架	套	1		镜面不锈钢管管子做成。
配备有24v直线DC稳压电源	只	1		电流2A。
全部不锈钢管及备品备件，多加设备的使用寿命。	套	1		管道及阀门：整个系统管道由不锈钢管连接而成，全部的手动阀门均须应用优质球阀，避免管道系统生锈。

小型过程控制实训台,车刀角度测量实训装置

主要功能数据
材料：45#钢测量范围：（1）前角、（2）后角、（3）量倾角、（4）主（副）偏角
规格尺寸：长250x宽250x高250mm
一、功能
1、前角测量
2、后角测量
3、量倾角测量
4、主（副）偏角测量
5、测量精度±1°刻度盘标定精度±1°
二、配备车刀六把：
1、丝刀（螺纹车刀）、
2、挖刀（挖内孔）、
3、45°车刀（车外圆、平端面、倒角）、
4、90°车刀（精车刀、车外圆、平端面）、
5、75°车刀（精车刀、车外圆、平端面）、
6、切刀（切断、切槽）
三、主要技术功能数据：
1、制作材料：用45′钢精工制作。
2、外型规格：250×250×250mm。
3、金属表面镀铬，发黑处置整理。
