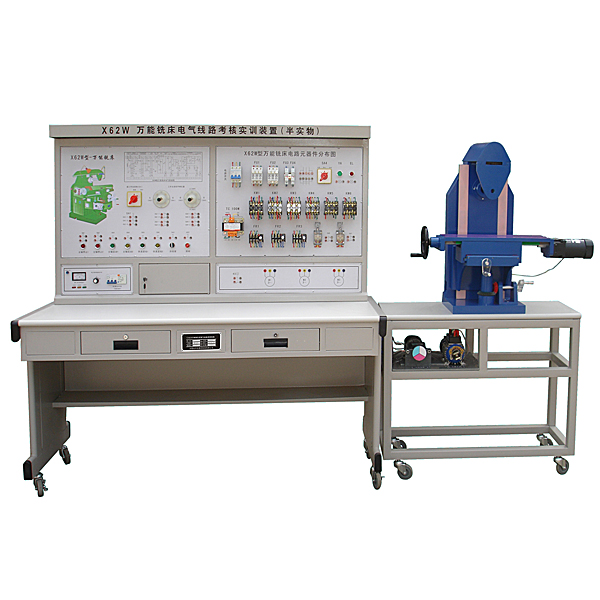

万能铣床电气实训装置

一、功能特点

1、X62W型**铣床半实物拟真模型是参照实际X62W型**铣床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的实操，能完成X62W型**铣床各种动作，它包括：主轴正反转、作业台纵进给、作业台垂直进给及冷却泵运行，极限位置的限位保护；

3、机床电气线路的全部接点，在装置的操作面板上全部有相应的测量试验点，方便学员检测故障；

4、半实物模型上全部电动机的电压等级与实际的机床是完全相同；

5、半实物机床的床身应用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6、半实物机床各部件应用不一样的颜色，培训时学员更加容易理解接受；

7、半实物机床活动导轨表面应用高频淬火工艺，经久耐用；

8、控制屏的故障箱内设定有32个开关，经过拨动故障开关可设定相应的故障点。

二、技术功能

1、输入电源：三相四线（～380V±10%  50Hz）

2、作业环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量（KV）：＜1KVA

4、外观尺寸：1410mm×725mm×1535mm

万能铣床电气实训装置,铂丝定量测量试验实训装置

实训目的：
熟悉测量铂丝黑度的实训方法，定量测量铂丝表面温度100～500℃的黑度值。
玻璃实训本体、数显温度计、循环水箱、高精度稳压电源、功率测量数显仪表
主要配备：
有铂丝辐射源的实训台本体、数显温度计、恒温水浴、循环水泵、高精度直线DC稳压电源、毫伏计、数显直线DC电压表及电流表，可配套不锈钢实训台等。
技术功能数据：
1、输入电源：一相AC220V±10% 50Hz，功率200W。
2、 温度传感器：Pt100，A 级，分辨率 0.1℃。
3、 恒温水浴调节方法：PID 调节。
4、 铂丝直径：d＝0.2mm，实训段长L=100mm。
5、 电压调节范围：2～8V；电流调节范围：0.5~1.5A。
6、外观尺寸：500×300×400mm，外观为不锈钢支撑架。
7、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础介绍：湿式报警系统基础介绍
2、设备认知：设定有**视角、设备详情（显露该设备的介绍或功能数据）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。
