普通车床电气实训装置

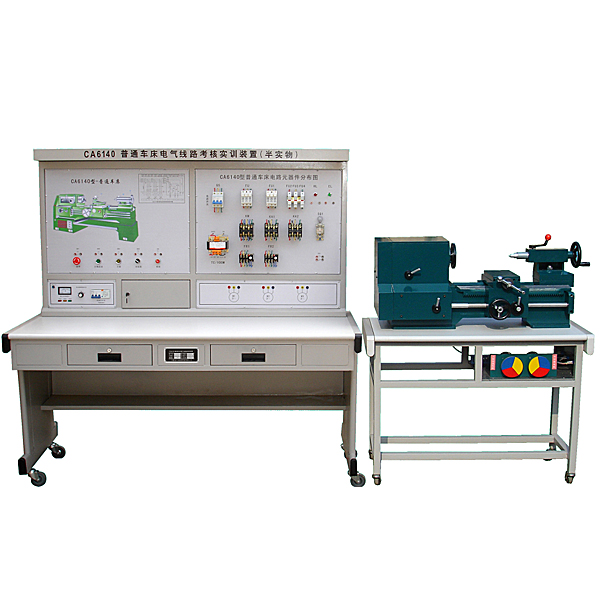

普通车床电气技能实训装置（半实物）多加C6140普通车床拟真半实物模型，经过连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观。

2、结构要求

1．C6140型普通车床半实物拟真模型是参照实际C6140型普通车床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的实操，能完成C6140型普通车床各种动作，它包括：主轴正反转、作业台进给等动作；

3．机床电气的全部接点，在装置的操作面板上设定了故障排除开关；

4．经过故障设定，可以使学员能真实的理解到故障点与实际车床的联系，使学员掌控把握实际的电气线路维修保养的动手能力；

5.全部故障点设定均在控制操作面板后面，正面为实操面和电器元件。

3、实训内容要求

1．熟悉常用低压电器的机构、原理；

2．电子回路线路解析；

3．经过查看机床模型的动作，理解机床的实际动作；

4．经过测量找出线路中的故障点，对车床的故障排除；

5．设定故障点，作为维修电工的技能考核装置。

故障设定：

6．电源指示不亮；

7．主轴电动机M1不能启动；

8．冷却泵电动机M2不能启动；

9．控制电子回路断开；

10. 主轴电动机M1不能连续运行；

11．电源断相；

普通车床电气实训装置,煤气表校正实训装置

实训目的：
运用涡轮流量计、文丘里流量计、孔板流量计对煤气表实行实际校正。
主要配备：
煤气表多翼片式鼓风机 涡轮流量计、文丘里流量计配差压传感器、孔板流量计配差压传感器、各管道压力传感器、煤气表、温度传感器、8路**信号输入巡检仪检测压力、流量压差、流量、温度；配电箱。不锈钢管道、调节阀门,数据通讯及数据处置整理系统.
技术功能数据：
1、输入电源：一相AC220V±10% 50Hz，功率800W。
2、干式燃气流量计精度2.5%，规格限定流量4m3/h ；±3000Pa U型压力计。
3、标准流量计：涡轮流量计，孔板流量计，文丘里流量计，口径DN25mm，测量试验精度 1.0%。
4、空气旋涡泵：风量55 m3/h，风压120mmH2O,效率66%，轴功率0.37KW。
5、差压传感器 10 kPa，精度 0.25%。
6、温度测量分辨率：0.1℃，测量精度 0.2℃。
7、16点**信号输入巡检仪测量温度、阻力、流速、功率等实训全部测量功能数据。
8、外观尺寸：11800×500×1700mm，外观为不锈钢可移动支撑架，带双刹车轮。
