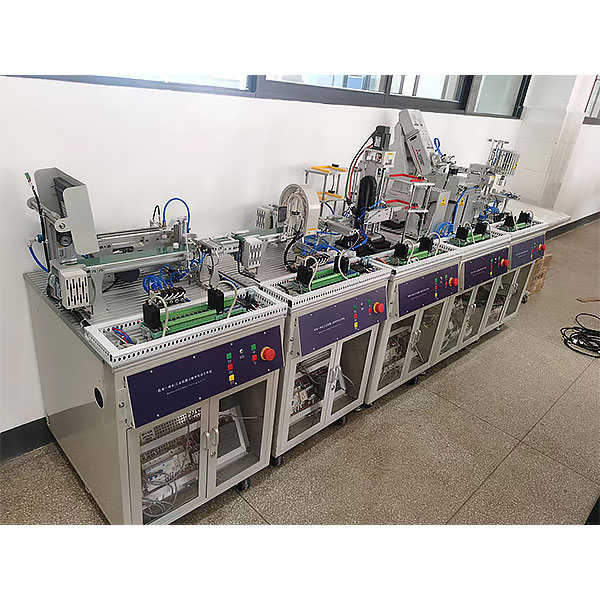

机器人教学工作实训装置

该套系统是基于《国家中长期人才发展规划纲要(2010-2020年)》对经济社会发展重点领域急需紧缺专门人才及创新型科技人才的培养要求，依据国家相关职业工种培养及鉴定标准，集合中国当前制造业的岗位需求，接轨世界竞技比赛（World skills）相关标准及规程研发设计而成。该套系统由“作业站”(Working Station）形式综合体现。

“作业站”可以模型块方法自由结合，形成多种模式，实操者不但在实习、作业中培养、实训了机械装调、电气管路连接、程序设计、工业机器人应用、传感器应用、计算机数据应用、检修排故、触摸屏组态、伺服、步进驱动控制等机电专业技能，同时也体验到职业素养中的社会能力与方法能力。

该设备技术涵盖面广，定位前瞻，是机电一体化专业教学实习、技能鉴定和竞技比赛的**载体。

二、设备结构

每个单独的单元由实训桌、执行机构及挂板包括。每套设备除配单独的单元外，还配装配桌、工量具柜、电脑桌等。

实训桌：应用冷轧铁板折弯焊接，表面静电喷塑，实训桌面应用防火烧、防水浸、防腐蚀的木质操作面板。实训桌下方装备有四个万向轮和四个可调脚，万向轮移动时用，可调脚固定时用，对于地面不平造成设备放置不稳等情况实行临时调节。实训桌台面是用铝型材拼接而成，方便学员将工件在其上随意位置、不一样方向灵活布置装配。

执行机构：应用铝板精加工后组装而成，表面喷砂后阳极氧化，既防腐蚀又美观大方。

挂板：斜装于实训桌正下方，可很方便地取、卸。挂板上装备有plc、变频器等电器元件，统一由电缆线及快速插头与实训桌上的执行机构连接。

机器人教学作业实训装置,化工泵组拆卸装配实训装置

装置功能
1.学习掌控把握化工用泵主要类型、作业原理及主要包括零件（按照泵的种类可以定制）。
2.学习掌控把握化工用泵一般故障的判别及处置整理。
3.懂得装拆方法和工量具的正确使用。
4.学习掌控把握理解密封材料的种类及使用。
5.推广6S管理机制，培养学员良好的职业素养。
6.懂得装拆过程的安全实操规程。
设计功能数据
总体尺寸：2500x800x2000mm。
公用设施
无
主要设备
实操台：1000x700mm 钢制实操台，上铺实操软垫、一端配备有台虎钳。
货架：1000x700mm ，可放零备品备件，工量具，泵及易耗品。
离心泵：流量12m3/h，扬程20m，转速2800r/min,配电动机，联轴节 1台。
齿轮泵：流量60L/h，排出压力0.3MPa,转速1350r/min，配电动机，联轴节 1台。
空气压缩机  排气量0.036L/min，作业压力0.8MPa，转速2800r/min  2台。
电动机 1.1KW, 2台 。
轴承起拔器:8/12寸。
转移箱：400x600mm。
