变频器综合实训台

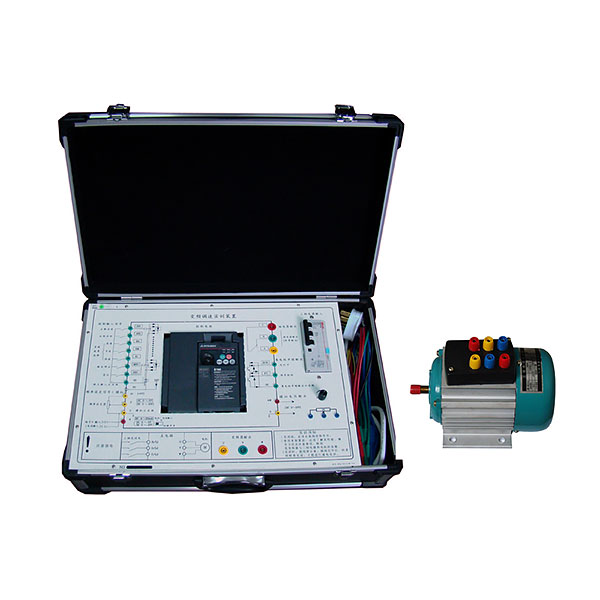

“变频调节速度实训装置”是在--当前变频调节速度实训教学的基础上，推出的一款新的变频调节速度实训装置，该实训装置为变频技术实训和考核提供了先进的实操平台。实训台可完成“变频调节速度技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学员的实际动手能力。

二、设备尺寸

   变频调节速度实训装置尺寸：534*330*170mm（长*宽*高）。

三、技术功能

1、输入电源：三相四线：~380V ±10％    50Hz

2、作业环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实训装置带有三相四线漏电保护开关，设定有漏电压，漏电流自动切断电源等功能。符合国家安全标准。

四、系统构成

变频器实训结合套件

FR-A740-0.4kW三相交流AC电380V供电，该机型用磁通矢量控制，完成1Hz运行150%转矩输出。15段速度等功能选用。内置RWM，完成更低噪音运行。内置RS485通信口。柔性PWM，完成更低噪音运行。

三相鼠笼电动机：输入电压：380V,电流：0.4A。功率：180W

变频器综合实训台,筛板精馏实操单元实训台

一、实训装置构成及特点
1、设备框体结构：长*宽*高：约3800*2000*3700mm，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个装配支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框体结构左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式装配柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。防锈红丹底漆，面漆为工业蓝色。
2、装置运行介质为乙醇-水体系，解析仪表器具为酒精比重计。
3、筛板精馏塔体：主体不锈钢φ108×100×4mm，不少于10节塔，含有玻璃查看段，筛板精馏塔的玻璃查看段涵盖两块塔板，便以学员充分查看筛板塔的塔板结构及作业状况。
4、机械设备配备：精馏塔体、再沸器、原料罐、成品罐、回流罐、进料预热器，进料温度加热器，塔顶列管换热器，塔底设备冷凝器，附属管道及阀门。
5、动力输送设备：不锈钢离心泵、计量泵、循环泵等。
6、设备设计配套有循环泵，可将设备、塔底残液循环回原料罐混合继续循环使用，减少实训物料及废水排放。
7、检测配备：再沸器温度自动控制，进料流量自动控制，回流罐液位自动控制，塔顶设备流量自动控制，冷凝水流量控制，进料温度自动控制。塔板温度检测，塔压降自动检测，塔釜液位自动检测。塔顶冷凝水联锁再沸器加热；原料液预加热与进料泵联锁；流量检测及压力检测要求；自动检测及就地检测冗余设定。
