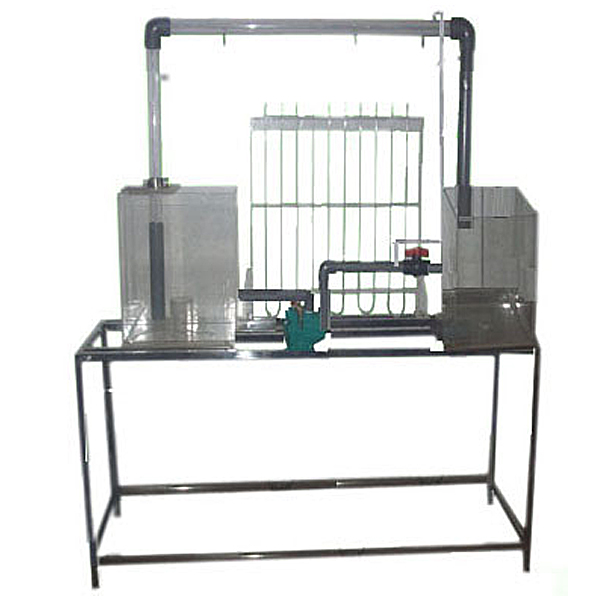

自循环虹吸实验装置

作者：发布时间：2024-03-03 点击：

自循环虹吸实训装置,新能源汽车教学实训台

实训目的：
1、演示虹吸的成因和破坏及管中压强分布。
2、测量虹吸管真空度，并确定**真空域，满足供定性解析虹吸管流动的能量转换特性。
主要配备：
虹吸管、水泵、高位水箱、低位水箱、测压管、刻度标尺、抽气装置、阀门、自循环装置、不锈钢框体结构。
技术功能数据：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续实操。
2、虹吸管径：φ25mm，高度：800mm。由有机玻璃制成，分布六个测压点。
3、高位水箱容积50L,低位水箱容积70L,由有机玻璃制成。
4、应用自吸抽气技术，启动时可自动排除管中空气，实操简便。
5、测压计为透明有机玻璃，可显露测量各测点的真空度以及在管中的压强分布。
6、实训管道装备有弯管流量计，以测量流量。
7、应用低噪声无锈蚀环保型水泵，**扬程：12m，规格限定流量：15L/min，功率：120W。
8、测压计由8根长800mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、实操安全。
9、实训所用的流体-水为全循环使用设计，充分节约水资源。
10、框体结构及台面均为304不锈钢材料，结构紧凑，外观美观，实操方便。
11、外观尺寸：1200×500×1800mm（长×宽×高），可移动式设计，带脚轮及禁锢脚。

自循环虹吸实训装置,新能源汽车教学实训台

一.功能特点
1.应用纯电动车变速器与差速器总成(附件齐全)实行解剖，各零部件齐全，能够全面的展示总成的内外结构。
2.经过解剖和各剖面喷涂不一样颜色，使内外部件的机械结构和相互之间的装配关系清楚的显现在外面。
3.应用40mm×40mm一体化全铝制型材搭建，耐油耐腐蚀并易于清洁。
4.台面铺装32mm厚彩色高密度复合板固定解剖物。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
