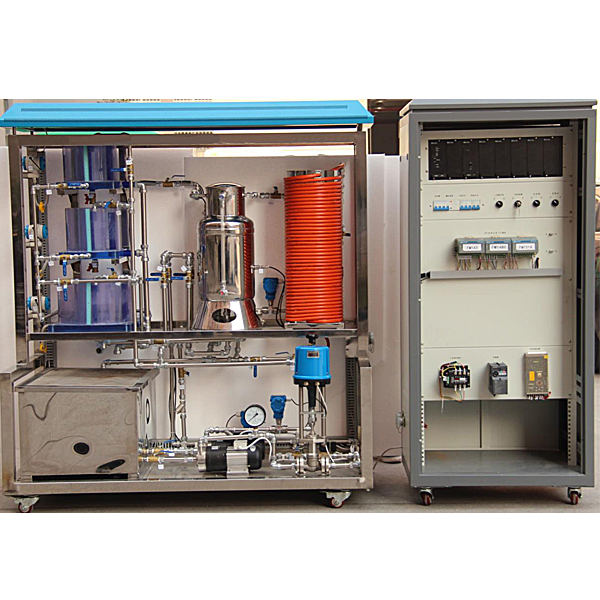

过程控制实验台

过程控制实训台,物料分拣控制实训装置

一、基础介绍
本实训装置由硬件和系统两部构成，其中硬件包括控制柜、智能仪表、DCS控制等单元构成；系统包括数据库系统、设备组态系统、设备编程系统、工业组态系统、服务系统包及工程数学系统等构成。
信号连接口操作面板：控制对象中的仪表信号和电气信号转移到信号接线板上，提供*、AO、DO等传感器检测及执行器控制信号连接口，方便连线构成不一样的控制系统。经过安全型接插式导线将实训板与信号板之间实行不一样的配线，以完成过程控制各类实训。
系统网络分为监控网络、系统网络和控制网络三个层次，监控网络层完成工程师站、实操员站、**计算站与系统服务器的互连，系统网络层完成现场控制站与系统服务器的互连，控制网络层完成现场控制站与过程的通讯。
二、配备及功能
（一）系统整体结构
1、系统网络架构从上至下由管理网（MNET）、系统网（SNET）、控制网（CNET）三层包括。管理网为可选网络层，用于和厂级生产管理系统如MES、第三方管理系统等实行通讯，并可经过INTERNET完成安全的信息发布，完成数据的**管理和共享。
2、系统网连接工程师站、实操员站、历史站和控制站等系统节点，支持P-TO-P（对等网）、C/S（客户机/服务器）、P-TO-P和C/S（混合）三种网络结构，可快速构建星型、环型或总线型拓扑结构的高速冗余网络，符合IEEE802.3 及IEEE802.3u 标准，100/1000Mbps 自适应。




过程控制实训台,物料分拣控制实训装置

注：可单独配备plc、变频器，也可协作PLC变频调节速度实训装置使用

设备结构：

材料分拣控制实训模型为金属结构，plc模型块的I/O 端子、变频器的接线端子、各常用模型块与的连接端子，均与安全插头座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子牌连接电子回路相集合，既保证学员基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。

技术功能数据

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于800*515*220mm

部分实训内容：

1．气动系统的装配与调节测试
（1）气动方向控制线路的装配     （2）气动速度控制线路的装配
（3）气动顺序控制线路的装配     （4）气动系统气路的连接
（5）磁性开关的位置调节             （6）气动系统调节测试
2．变频器的装配与调节测试（需配备变频器）
（1）变频器与交流AC电动机主电子回路的连接 （2）变频器操作面板的功能数据设定与实操
（3）变频器操作面板控制交流AC电动机调节速度     （4）经过变频器外部端子控制电动机启停
3．机电设备的装配与调节测试（需配备机械手）
（1）传动装置同轴度的调节        （2）皮带输送机的装配与调节
（3）搬运机械手设备装配与调节测试    （4）物件分拣设备的装配与调节测试
（5）送料设备的装配与调节测试       （6）自动生产线设备装配与调节测试（需配备机械手）
