DCS过程控制实训装置

作者：发布时间：2024-02-15 点击：

DCS过程控制实训装置,液位温度综合PLC控制实训台

一、基础介绍
集散型过程控制综合实训装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等功能数据，对其实行测量、控制，解析过程功能数据改变特性，研究过程控制规律的教学实训设备，过程控制综合实训装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简单，性价比优越。本装置集合多种控制方法，再现实际工业现场使用的控制手段，并提供用户更友好的研发连接口。
(1)、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机数据”及相关课程的教学实训需求；
(2)、可作为有关企业技术人员、仪表实操人员、系统运行监控人员的实习、培训实训设备。
二、设备结构与特点：
（1）、三水箱配备；双路供水系统。
（2）、实训柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（3）、人性化设计，配备有储水箱，进排水自控装置，减轻实训人员劳动强度。配备有实训专用线的挂线架，取线挂线方便、整洁、美观。为实训文明实操提供条件。
（4）、装置的仪表、部件均选用现代化技术工业级设备，智能化程度高。精度好，规格多样。有利直观教学和拓宽学员工业现场知识。为以后走上社会打好结实基础。

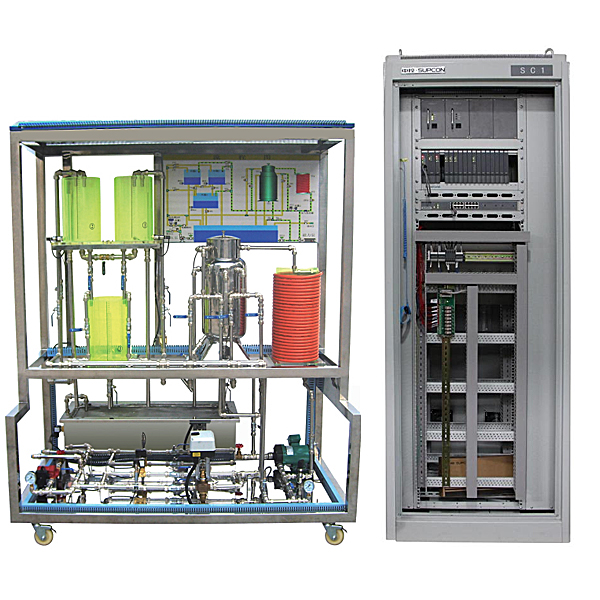

DCS过程控制实训装置,液位温度综合PLC控制实训台

注：可单独配备plc、变频器，也可协作PLC变频调节速度实训装置使用

本实训配备基础的水箱、管路、智能调节器、电磁泵等，运用不一样工业液位测量传感器，构成多种液位检测系统，可提供的传感器包括有：应变式液位器等。

经过实训熟悉的装配测量试验方法，应用特点，测量范围，装配条件，掌控把握精度解析方法。

本装置设定有多重安全保护，提供IEC标准信号及相关测量试验点供PLC接入实行编程实训。

装置技术条件

1）输入电源：二相三线AC220V±10％ 50Hz；

2）作业环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；

3）装机容量（KV）：<0.5kVA；

4）外观尺寸：400*600*700单位mm。

系统配备

名称	单位	数量		备注
执行机构
电动球阀	只	1		作业电压24，控制电压0-10v。
磁力泵	台	1		无泄漏，低噪音，二相交流AC220VAC，15W。扬程1.5吗m。
传感变送器
扩散硅压力（液位）变送器	只	1	0-100kpa
压力变送器	只	1	供电电压9-24v，输出4-20MA，标准连接口，压力范围0-100kpa。
涡轮流量计及流量变送器	套	1	（1）测量范围：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。标准信号输出4-20ma
温度变送器	套	1	Pt100：A级；温度变送器：0.5级精度，0-100℃。4-20ma标准信号输出
