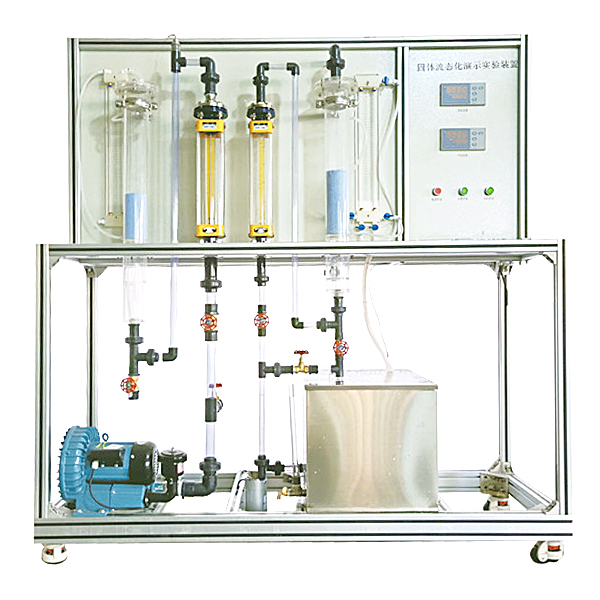

流化现象实训装置

流化情况实训装置,施耐德PLC实训装置

装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实训室的概念。
2、设备整体为自行式框体结构结构，并装配备有禁锢脚，方便系统的拆卸检修和搬运。
3、本实训装置床体部分应用全透明优质有机玻璃制作，实训情况清晰，方便学员查看。
4、本实训装置聚式和散式流态化情况直观、平稳，设定有良好的实训效果。
5、装置设计可360度查看，完成全方位教学与实训。
装置功能
1、查看聚式和散式流化实训情况及它们间的区别。
2、掌控把握流体经过颗粒床层流动特性的测量方法。
3、测量床层的堆积密度和空隙率。
4、分别测量气床和水床的流化弯曲线和临界流化速度。




流化情况实训装置,施耐德PLC实训装置

一、设备基础介绍：

  plc自动化控制实训台”是按照国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它适合PLC可编程控制实训教学及技师技能鉴定考核。

二、装置特点

1、本套系统含教师主站和学员从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机结合套件、通信模型块等构成。

2、应用挂件结构，设定有开关量、模仿量、控制对象等单元，能完成逻辑、模仿、过程、动作等的控制实训教学。

4、装置设定有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设定有定时器兼报警记录仪，记录实训考核时间及误实操次数。

三、技术功能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、作业环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量（KV）：＜0.5kVA

4、重 量：100kg

5、外观尺寸：1700mm×700mm×1650mm

6、安全保护：设定有漏电压、漏电流保护装置，安全符合国家标准

四、实训装置的基础配备及功能

实训装置由控制屏、实训桌、主机实训结合套件、实训模型块、等构成。

（一）控制屏

1、交流AC电源控制单元

三相四线380V交流AC电源经空气开关后给装置供电，电网电压表监控电网电压，设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时设定有漏电告警指示及告警复位。

提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。
