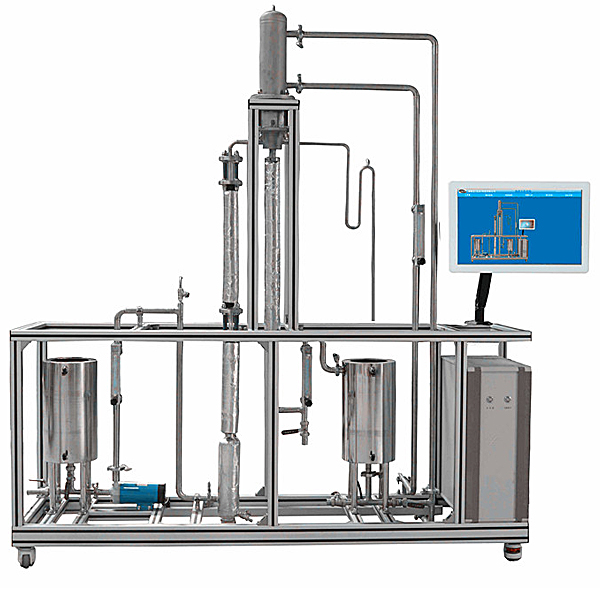

单管升膜蒸发实验装置

单管升膜蒸发实训装置,家用智能电热水器维修与装配实训装置

装置功能：
查看流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。
测量在不一样流型下的对流传热系数及蒸汽的干度。
设计功能数据：
传热系数：1000-5000 ( w/m.2.oC)。液体流量：4~40L/h、常压实操。
公用设施：
水：装置自带不锈钢水箱，连接自来水。实训时经离心泵进入测量试验管路，循环使用。
电：电压AC220V，功率2.5KW，标准一相三线制。每个实训室需配备1~2个接地点（安全地及信号地）。
实训物料：清洁自来水，外配设备：无。
主要设备：
1、304不锈钢蒸汽发生器：功率2.0KW，可调，带保温层。蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。蒸汽发生器带有压力保护装置，压力可调节设定，能高低压报警。
2、304不锈钢加热段：φ22*750mm，功率0.2KW可调，带保温层。
3、玻璃查看段 长度200mm石英玻璃视窗，查看视窗为双层玻璃结构，能保护查看安全，外包有机玻璃管防护。
4、304不锈钢测量段：φ18*500mm，功率0.2KW可调，带保温层。
5、304不锈钢液体冷却器：列管冷凝器，换热面积0.1m2 。
6、304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m2 。
7、单管升膜蒸发器尺寸，管内径14mm，管长1400mm。套管外径57mm，管长1400mm。
8、LZB-10转子流量计：流量范围6～60L/h 。
9、不锈钢离心泵1台。水循环真空泵，**压力≤3.3kpa。




单管升膜蒸发实训装置,家用智能电热水器维修与装配实训装置

一、家用智能电热水器维修与装配实训装置设备基础介绍

家用电热水器维修与装配实训装置是按照中华人民共和国劳动和社会保障部发布的《“家用电子设备维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的设备，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子设备原理与维修等课程的实训教学。

本实训装置同时满足职业学院、技工学校、农民工职业培训、职教中心、鉴定站 / 所的家电类专业及家电维修工类维修实操，以及中级、**工的技能鉴定考核。

二、家用智能电热水器维修与装配实训装置系统构成

1. 本装置由实训控制屏、实训桌、电热水器和实训结合套件四部分构成，实训控制屏（铁质双层亚光密纹喷塑结构，铝塑操作面板）

2. 交流AC电源（均带有过流保护）

输出电源：市电不隔离输出 220V 50HZ、隔离变压器输出 220V 50HZ

3. 直线DC电源：± 24V/+12V/+5V

4.电热水器器： 遥控密闭型储水式电热水器

5.制冷制热与家电维修技能教学系统：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（***多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检测，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电动机星三角启动控制电子回路的作业原理及电子回路结构。

（三）实训结合套件

本装置由遥控密闭型储水式电热水器模型块、实训水箱，循环水泵、智能实训考核系统构成。
