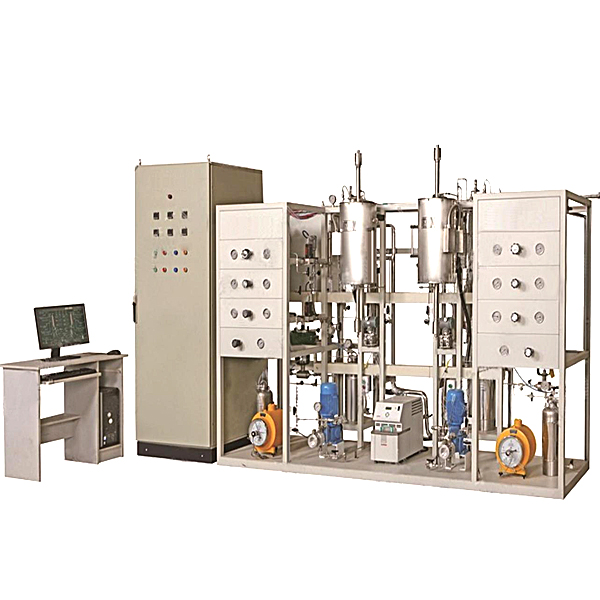

一、CO中低温变换单元实操实训装置系统的构成及特点
1、框体结构：长*宽*高：2800*1200*2000，整体不锈钢框体结构：用38*38及38*25镜面型材管。紧固件：与法兰，阀门，框体结构，楼梯，护栏，支撑架协作。
2、系统由CO中低温变换单元实操实训装置对象构成，全部不锈钢设备均实行不锈钢精细抛光处置整理，体现整个装置的工艺完美性。
3、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器实操台(含带RS485通讯连接口就地控制智能仪表、嵌入式微机位及开关位)。内装配漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝制线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方法就地实行单独测控，完成各实训内容。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可实行装置开车准备、开车、正常实操、停车、设备维护等方面的技能实操实训、工艺指标控制实操技能实训，同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。




化工基础单元实训装置,计算机数据组装与维修实训台

一、整体功能要求

1.实训作业台

作业台要求应用双工位结构设计，应用工业铝制型材框体结构，共两层，其中**层可放置维修工量具、套件、仪表器具仪表；第二层可放显露器，顶部设定有30W日光灯一盏和风扇一台。实训台设定有一个抽屉、两个键盘托架、两个主机柜，下方设定有四个刹车的万向轮。

电源控制屏为铁质双层亚光密纹喷塑结构，铝操作面板。主要提供16路交流AC电源插头座连接口、漏电保护器、供电指示，可为各种仪表器具和设备提供作业电源。

2.输入电源：一相三线～220V±10%  50Hz；整机容量（KV）：＜800VA；外观尺寸1600mm×800mm×2000mm；安全保护：动作电流≤30mA、动作时间≤0.1s

虚拟多用表功能数据：

交流AC电压测量范围档位分：10、50、250、1000

直线DC电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

3.工量具套件

提供数字式万用表、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、小镊子、毛刷、吸锡网线、多功能钳、工量具包、恒温电烙铁、热风台等常用工量具。

4.电脑故障诊断器：设定有主机故障诊断（PCI连接口）、VGA信号发生、键盘检测、音频信号发生、电脑网线连接口检测、直线DC电源适配器检测、电脑主机漏点检测等功能。

5.PCI-E主板检测卡:自动识别连接口类型。支持总线多：PCI、PCI_E、miniPCI_E、LPC。
