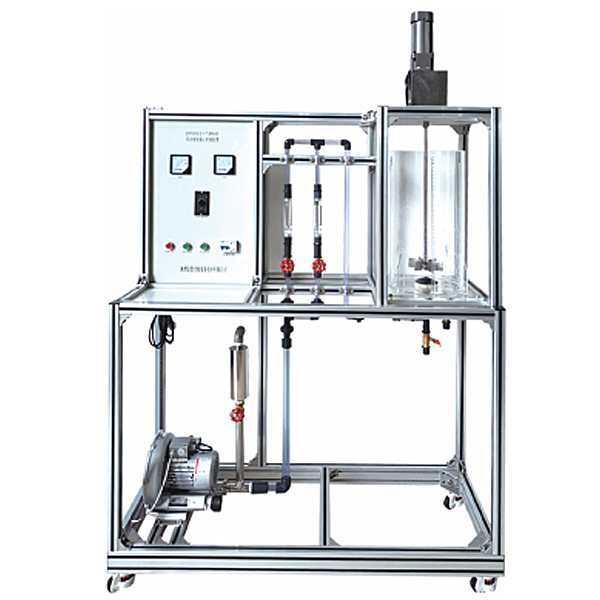

搅拌器性能测定实验台

搅拌器功能测量实训台,电视机维修实训装置

装置功能
1、掌控把握搅拌功率弯曲线的测量方法。
2、理解影响搅拌功率的因素及其关联方法。
3、用羧甲基纤维素纳（CMC）水溶液，测量液—液相搅拌功率弯曲线。
4、用 CMC 水溶液和空气，测量气—液相搅拌功率弯曲线。
设计功能数据
空气流量： 0~160 L/h。
搅拌电压：0—200V、转速: 100--500 r/min。
实操压力：常压实操。温度：常温。
公用设施
水：无。
电：电压AC220V，功率1.5KW，标准一相三线制。每个实训室需配备1~2个接地点（安全地及信号地）。
气：空气来自压缩机（自带气源）。
实训物料：羧甲基纤维素纳（CMC），外配设备：黏度仪（用户自配）。




搅拌器功能测量实训台,电视机维修实训装置

一、 设备基础介绍:

" 家电音视频维修技能实训考核装置"是按照中华人民共和国劳动和社会保障部发布的《"家用电子设备维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的设备，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子设备原理与维修等课程的实训教学。

二、技术功能

1.输入电源：一相三线制AC220V±10% 50HZ

2.作业环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3.整机容量（KV）：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外观尺寸：160cm×80cm×135.5cm

三、系统构成

1、控制及交流AC电源部分

（1）提供一相交流AC电源、线间直接短路自动保护装置。控制实训台作业电源。

（2）提供～220V插头座1只，为外部仪表器具提供作业电源。

2、直线DC电源部分

（1）开关电源：+5V，+24V、12V 。

（2）彩色电视信号发生器：应用大规模可编程逻辑控制器和设定有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选用有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可经过 按键直接选用（输出信号：有视频、伴音（中频6.5M）、射频输出连接口） 信号制式：PAL-D/K.

 ( 3)显露图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅  ,12级阶梯 ,  十字中心及显露幅值  , 四阶棋盘 , 彩色棋盘.
