脉冲/转盘萃取单元实验装置

脉冲/转盘萃取单元实训装置,供配电技术实训台

一、脉冲/转盘萃取单元实操实训装置系统的构成及特点

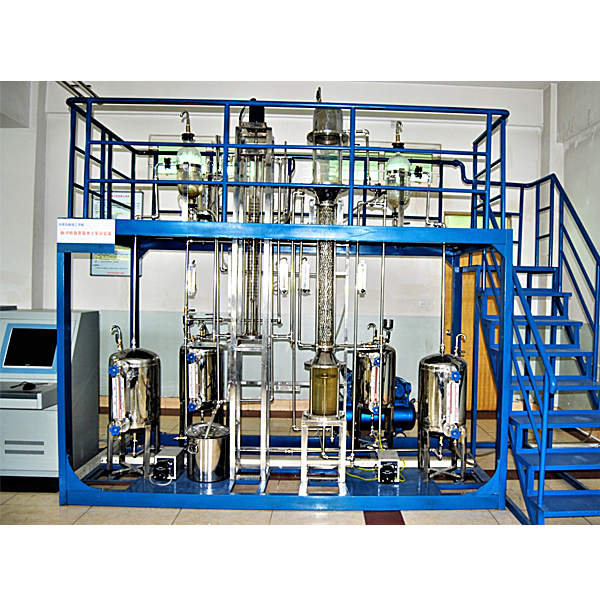

1、框体结构\楼梯\护栏：框体结构长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总装配尺寸：3700×1500×3500mm。整机应用钢质装配框体结构（两层设计，一层平面方便实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处置整理。紧固件：与法兰，阀门，框体结构，楼梯，护栏，支撑架协作。
2、系统由脉冲/转盘萃取双萃取单元实操实训装置对象构成，全部不锈钢设备均实行不锈钢精细抛光处置整理，体现整个装置的工艺完美性。塔节应用优质无机玻璃制作，视觉效果好，脉冲萃取塔塔体：玻璃主体，硬质玻璃φ125×1200mm；上、下扩大段不锈钢φ200×500mm；填料为不锈钢φ16 mm扁环。转盘萃取塔径 ф85×1500mm，不锈钢动/静环。
3、萃取塔萃余分相罐应用特制的高硼硅玻璃可视萃余分相罐，萃余分相情况清晰可见。装置运行介质为煤油—苯甲酸—水物系，萃取轻相物料可循环使用。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器实操台(含带RS485通讯连接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内装配漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝制线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方法就地实行单独测控，完成各实训内容。系统也可应用DCS控制系统。




脉冲/转盘萃取单元实训装置,供配电技术实训台

一、基础要求

1． 建立与当前电力系统发展现状相适应的供配电技术实训装置，培养设定有较高专业技能、能够从事配电网运行、实操与技术管理等作业的**技术应用型人才。

2． 建成实训、实践、实训一体的综合型实践教学平台，完成《继电保护与自动装置》、《工厂供电》、《供配电技术》、《电力系统继电保护原理》、《电力系统微机保护》、《配电自动化》等课程的教学实训任务，并提升学员的专业实操技能。

3． 为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学员的课程设计和毕业设计提供良好的研究设计平台。

4． 培训和考核从事变电站、变配所、电力系统**线生产过程的运行、维护、检修和调节测试的现场技术工程人员。

5． 为电气工程、电力系统等方向的科学研究提供试验平台。

二、技术功能数据

供配电技术实训装置包括以下核心包括部分：变配所一次接线系统、测量表计、多功能微机保护装置、补偿电容器组、短路设定模型块、常规继电器、特性测量试验信号系统等。

整个实训系统控制电源（包括继电器辅助电压）均应用安全电压以内的直线DC24V电源。实训信号要求按照电力系统二次标准输出，而且严格控制输出功率，杜绝触电隐患。

（1）、变配所一次接线系统：

模仿10kV/380V降压变配所，至少包括2路10kV进线（其中一路可作为备用电源），1台配变和4路380V出线。在一次接线系统中装配备有短路故障设定单元，用于模仿线路或设备的各种故障情况。

至少含有10只三相模仿断路器：用三相交流AC接触器模仿完成。模仿断路器能经过就地手动按钮和远方遥控实行分合闸实操，模仿断路器的就地按钮带红绿色灯光指示（带灯按钮，红灯表示合，绿灯表示分）。
