平面机构运动设计分析与测试实训装置

作者：发布时间：2024-02-07 点击：

平面机构动作设计解析与测量试验实训装置,消防自动化实训装置

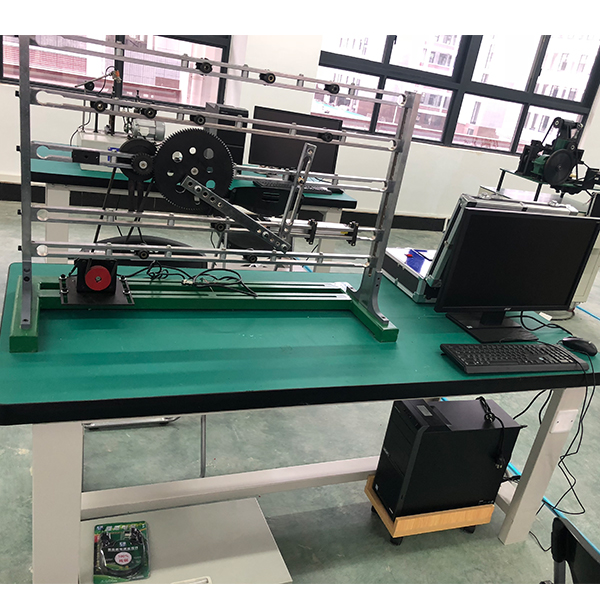

该实训台能良好地完成从机构动作方案创新设计、拟真、拼接组装到动作功能数据测量试验解析全过程。可培养学员对机构动作方案的创新设计，并自己动手搭接机构，研究机构的动作功能数据，是培养学员掌控把握测量试验解析和实践动手能力的综合实训台。适用于机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实训，是构建开放性创新型实训室的重要设备之一。
实训内容
1、平面机构构成原理的拼接组装及拟真设计实训
2、平面机构动作功能数据测量试验解析实训
3、计算机数据系统虚拟实训
实训内容
平面机构构成原理的拼接组装及拟真设计实训
（1）齿轮-对心曲柄滑块机构
（2）齿轮-偏置曲柄滑块机构
（3）等速动作-等加快速度等减慢速度动作规律凸轮机构
（4）简谐动作规律凸轮机构
（5）槽轮机构
（6）齿轮—曲柄摇杆机构
（7）曲柄摆块-齿条齿轮机构
（8）摆块机构
（9）摆动导杆-对心滑块机构
（10）摆动导杆-偏置滑块机构
（11）正弦机构
（12）摆动导杆-双摇杆机构
（13）齿轮-齿轮齿条机构（手动）

平面机构动作设计解析与测量试验实训装置,消防自动化实训装置

一、系统基础介绍
消防联动控制中心及喷淋灭火系统实训装置”依据[建筑消防设计规范]实行标准设计,该系统设定有消防控制联动中心、消防广播电话中心、消防喷水灭火系统经典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火等演示性实训内容和消防管理中心，同时还能清楚的展示喷淋灭火系统的经典型设备包括和系统作业原理，经过该装置的实操学习掌控把握，学员可以对楼宇中喷水灭火系统的结构有一个全面的理解，喷淋系统与联动动控制中心系统完成联网控制，探测器与联动中心联接完成手自动控制；气体灭火系统实操管理中心的联接，同时与广播电话中心联网，完全完成现智能化大楼设计，掌控把握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，理解消防控制中心的联动实操与设定，广播电话中心的控制与实操设定，理解现代建筑消防联动设备系统原理和调节测试，熟悉消防的控制原理和作业过程。它适用于学习掌控把握《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点
1、设定有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、本身自带控制器，可完成本地控制，也可完成消防报警联动控制
3、模型框体结构和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别应用德国和瑞士进口设备，平稳型强
5、湿式报警阀、水流指示器、压力开关等设备全部经过国家强制性设备认证
三、基础配备及功能数据
1.喷淋灭火系统配备
模型框体结构和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模仿两层大楼喷淋灭火系统；模型系统主要采用喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等经典型喷水灭火设备包括，能生动模仿大楼内水灭火系统的经典型结构。
喷淋水泵：数量1台功率 750W 扬程：30米流量:8立方米/小时
高位水泵模仿气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
湿式报警阀：数量1台口径：Ф100mm规格限定作业压力1.2MPa
玻璃球喷头：数量6个68℃温级
水流指示器：数量2个感知度15L-37.5L/min
