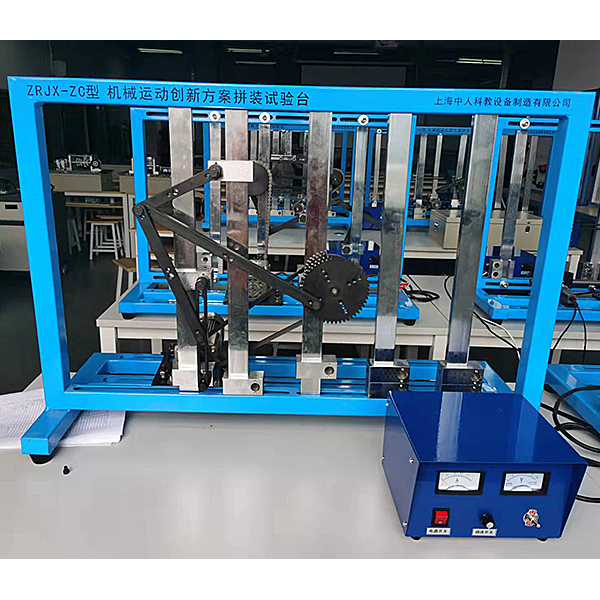

机构创新组合设计实验台

作者：发布时间：2024-02-07 点击：

机构创新结合设计实训台,气体灭火系统实训装置

一、基础介绍
本实训平台是在吸收了国内教仪市场同类装置的优点的基础上精心设计的，它集搭建灵活，组装方便，展示美观于一体。是一款实用性强，供高校机械专业师生实行平面动作机构方案创新设计的平台。
二、主要特点
1. 按照机构构成原理和杆组（包括高副杆组）迭加原理设计，能让学员经过实训进一步掌控把握机构构成课程理论，熟悉杆组概念和机械传动的基础知识，为创新设计奠定良好的基础；
2. 可构成功能各异的平面的、空间的结合机构传动系统，有利于培养学员机构传动系统方案的设计能务；
3. 本实训装置各传动系统层次分明，连接可靠，不会产生构件之间的动作干涉或脱离，而且能手动也可电动；
4. 该实训装置和连接方法设定有设计巧妙，使用节范围大，拆卸装配轻松方便，结构紧凑，元件之间的通用性好，拼接组装方案多等特点。
5. 实训台拼接组装调节灵活方便，各杆尺寸准确；
6. 实训台能拼接组装不少于40余种的机构，拼接组装的机构能灵活动作，无卡滞干涉情况。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。

机构创新结合设计实训台,气体灭火系统实训装置

一、气体灭火系统实训装置基础介绍：
1.基础原理及灭火方法：
按照规范要求系统应用全淹没的单元单独系统和结合分配系统两种构成方法。单元单独系统是由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的形式。结合系统是由一套灭火剂储存装置对应几套管网系统，保护两个上防护区域的包括形式。
2.气体灭火系统实训装置构成：
管网七氟丙烷灭火装置、管网、气体灭火控制器、火灾探测器、声光报警器、放气指示灯、紧急启停按钮、外设电源等构成完整的自动灭火系统。
二、控制方法：
本系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方法。
（1）自动控制方法：本灭火控制器配备有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方法选用锁，当将其放置于“自动”位置时，灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火烧阀等联动设备，经过一段时间延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制实操操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。
（2）手动控制方法：将控制器上的控制方法选用锁放置于“手动”位置时，灭火控制器处于手动控制。
状态。这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员查看，确认火灾已发生时，可按下保护区外或控制器实操操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。但报警信号仍存在。
