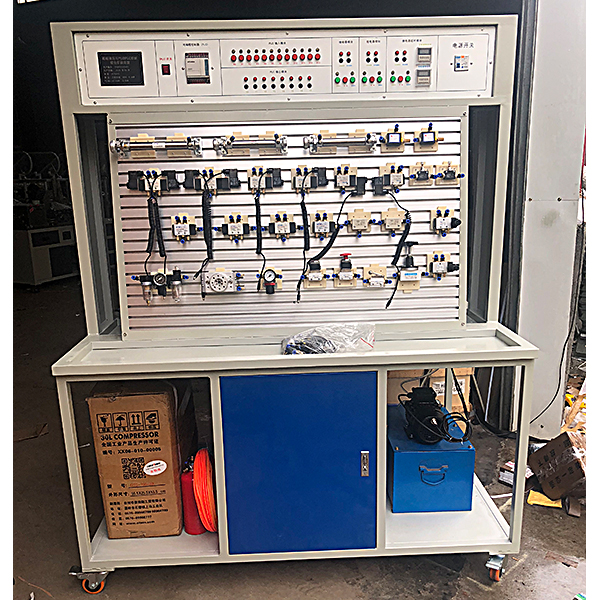

气动控制实训装置

1、电源AC 220V 50HZ
2、直线DC电源：输入AC 220V，输出DC 24V/2A
3、无油静音空气压缩机：作业电源：AC220V；电动机功率：780W公称容量（KV）30L；
规格限定输出气压0.8Mpa，噪音：58分贝
4、实训装置外型尺寸：1500mm×650mm×1700mm
二、主要特点
1、主要采用实训桌、实训台、气动元件和电器控制器件等结合套件构成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内部存储放液压元件等。
3、配备工业用常用气动元件，而且均配备有过渡底层基板，可方便、随意地将元件按插在实训台操作面板上（操作面板带“T”沟槽形式的铝制型材结构）。线路搭接应用快换接头，拆接方便快捷。
4、实训气源压力低，电气控制应用低电压直线DC24V电源；实训气路、控制电子回路安全可靠，设定有手动、自动、顺序等控制功能。
5、实训控制单元应用单独的继电器控制单元实行电气控制。
6、液压气压传动设计与控制虚拟拟真系统

本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制移动，鼠标控制镜头方向，界面设定有首页、帮助、全屏、元件认知、线路搭建、关键元件测量试验、经典型系统测量试验界面。
1.元件识别应用了自动播放的形式，介绍了设备上的邮箱、液位计、油泵机组（此处介绍弹出液压符号、原理与介绍，点击确定进入下一项介绍）、阀架、压力表、传感器等




气动控制实训装置,一机一库实训装置

“一机两库模仿实训设备”是按照教育部“振兴21世纪职业教育课程改革和教学资料及实训指导书建造设计规划”的教学要求，按照职业学校的教学和实训要求研制和研发的设备。
该一机两库模仿实训设备适合职教高教学校、中等职业学校和本科院校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电动机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的装配实操与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、**工的鉴定及考核。
一、装置特点
1.综合性强：一机两库模仿实训设备实中装置集一机两库制冷系统、电气控制系统及故障系统于一体，系统真实完整，结构清晰、紧凑，满足对实训的要求
2.直观性强：装置应用敞开式设计，控制电子回路及制冷管路系统直接展现出来，器件贴有名称标识，学员可直观认知各种器件；
3.实训性强：台体设定有故障装置，可完成电气控制故障设定，有利于开展技能鉴定、考核作业；
4.安全保护齐全：设定有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备实行有效保护。
二、技术功能：
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.作业环境：温度-10℃～ 40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量（KV）：＜7kVA
4.制冷剂：R22
5.制冷量：5.3kW
6.重 量：300kg
7.外观尺寸：180cm×80cm×180cm
