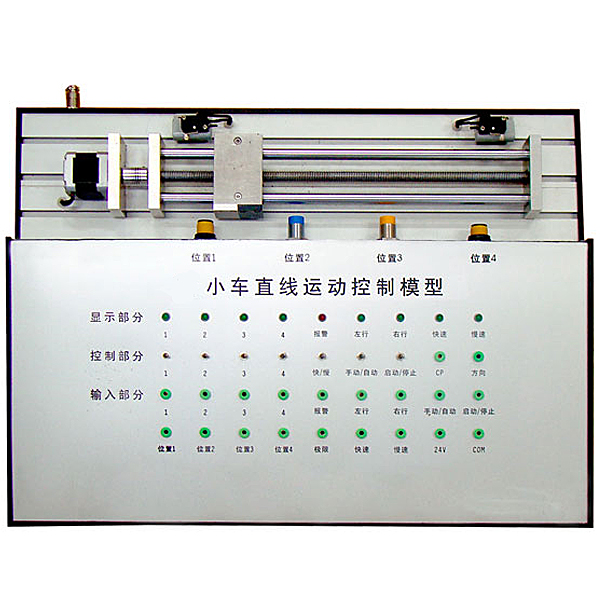

直线小车运动控制实验装置

基础介绍

是一套工业自动化生产线小车动作控制过程的缩微模型，应用步进电动机滚珠丝杠传动系统，完成传动和定位要求。造型精美、体积紧凑、重量（kg）轻、坚固耐用，应用步进电动机控制高质量驱动方案，有力保证系统平稳、精密和快捷响应能力。行程范围400MM，装备有金属感应（NPN）、霍尔（NPN）、光电传感器（NPN）反馈控制，能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。

技术功能数据

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm

设备结构：

步进电动机控制实训模型台架为金属结构，实训考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插头座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、传感器和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学员基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。

实训内容：

1．机电设备的装配与调节测试
（1）传动装置同轴度的调节
（2）滚珠丝杠的装配与调节
（3）搬运设备装配与调节测试
2．电气控制电子回路的装配与PLC编程
（1）电动机正反转控制电子回路的连接与程序语言编写
（2）电动机控制电子回路的连接与程序语言编写
3．自动控制系统的装配与调节测试
（1）传感器的装配与调节测试
（2）的自动控制
（3）机电一体化的自动控制
4．可用于考核或竞技比赛，可考察的职业能力
（1）机械构件的装配与调节能力
（2）机电设备的装配与调节测试能力
（3）电子回路装配能力
（4）电动系统的装配与调节测试能力
（5）机电一体化设备的控制程序的编写能力
（6）自动控制系统的装配与调节测试能力

直线小车动作控制实训装置,CAF涡凹气浮系统实训装置

一、设备特点：
涡凹气浮系统是专门为了去除工业和城市污水的油脂、胶状物以及固体悬浮物而设计的。涡凹气浮系统针对不一样的废水、油脂去除率95%以上，大部分固体悬浮物亦被去除，并而且在加入合适的絮凝剂和混合剂，可使COD及BOD在此预处置整理阶段去除60%以上。
二、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃
2、处置整理水量：500L/h、
3、装置外观尺寸：1000mm×500mm×1900mm、
4、作业电源：AC380V±10%、50Hz，一相三线制，功率1100W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，600×500×500mm、底层基板上装配备有放空阀，方便将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，500×500×500mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调节速度器1只）、4、气浮池1套、透明有机玻璃材料、壁厚10mm，规格：650×650×1200mm；
5、CAF涡凹气浮机1套，规格：Ø60×1200mm、
6、高压水泵1台、流量：2m3/n)、扬程：32（m）功率1100W；
7、曝气轮1套、304不锈钢曝气叶轮1套、
8、流量测量与调节：进水流量计1只、（LZS-15、测量范围100~1000L/h）
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等构成，
10、配套UPVC连接管道和阀门（中财品牌）。
11、不锈钢框体结构实训台（40mm×40mm不锈钢方管、配脚轮为万向轮带禁锢脚）等构成。
