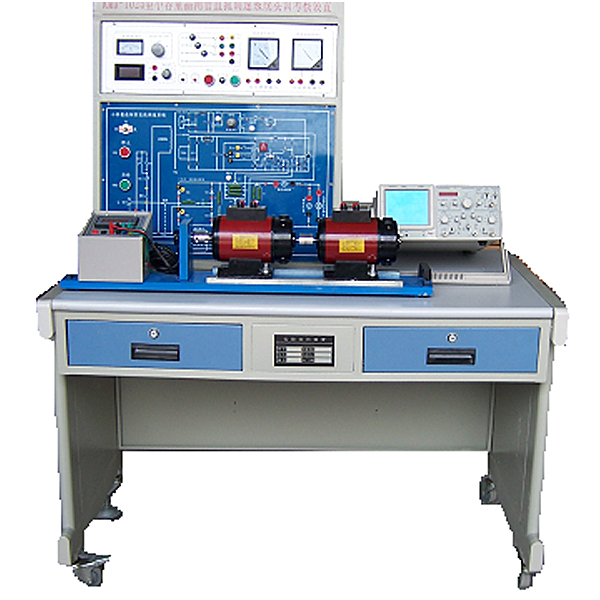

晶闸管直流调速实训装置

该装置应用通用的小容量（KV）晶闸管直线DC调节速度电子回路，主电子回路为一相桥式半控结构，系统应用电压负反馈和电流正反馈控制，并设定有电流截止负反馈环节和串联微分校正网络。该装置符合国家**《职业标准》和中华人民共和国劳动与社会保障部**颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/**实操考核和技能鉴定使用。

该装置留有拓展连接口、漏电保护及专门的故障设定箱，可自备机组包括单闭环有静差直线DC调节速度控制系统，可按照教学、考核的要求随机设定故障点。

二、技术功能

1、输入电源：一相(220V+_10％50Hz)

2、交流AC电源：一相AC220V50Hz

3、整流输出电压：DC180V

4、**输出电流：DC2A

5、励磁电压：DC180V

6、调节速度范围：D=10

7、静差率S小于或等于10%

8、作业环境温度范围-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量（KV）小于1.5KVA

三、装置的基础配备

1．DMO1电源控制屏

（1）交流AC电源：一相～220V电源(设定有输出短路保护)。

（2）直线DC电源：220V/0．5A直线DC励磁电源，为直线DC发电动机提供励磁电源。

（3）设定有隔离变压器一只，为人身安全提供了保障，同时也为示波器查看波动线提供了方便。

（3）测量式仪表

1)交流AC电压表一只：指示输入相电压，精度1.0级

2)直线DC电压表一只：镜面精密指针式直线DC电压表(±300V，精度1.0级

3)直线DC电流表一只：带镜面精密指针式直线DC电流表(±2A，精度1.0级)

（4）故障设定箱：可设定不低于10个故障点。

（5）人身安全保护体系：电压型漏电保护器，电流型漏电保护装置，实训连接线及插头座，控制屏两侧设定有一相三极220V的电源插头座。

晶闸管直线DC调节速度实训装置,动态混凝实训装置

一、实训目的：
经过某些水样（给水及排水）中投入化学混凝剂，实行混凝搅拌、沉淀试验，由于水样的水质不一样，混凝效果也有所不一样。本实训要求达到以下目的：
1、 学会求得混凝过程**工艺条件，即**pH值，**混凝剂及**投加药量的基础方法。
2、 经过实训深入对混凝机理、斜管沉淀的认知。
二、实训原理：
水中的胶体颗粒，主要是带负电的黏土颗粒。胶体间的静电斥力、胶粒的布朗动作及胶粒表面的水化作用，使得胶粒设定有分散平稳性，三者中以静电斥力影响**。--胶体颗粒靠自然沉淀是不能除去的。向水中投加混凝剂能提供大量的正离子，压缩胶团的扩散层，使ξ电位降低，静电斥力减少。此时，布朗动作电平稳因素转变为不平稳因素，也有利于胶粒的吸附凝聚。
投加了混凝剂的水中，胶体颗粒脱稳后相互聚结，逐渐变大的絮凝体。这时，水流速度剃度G值的大小起着主要的作用，具体计算见有关教学资料及实训指导书。
三、主要技术功能数据参考规格及功能数据：
1、环境温度： 5℃～40℃
2、处置整理水量：10～30L/h
3、进水浊度：50～300mg/L
4、出水浊度： 10～40mg/L
注：水温高效果好，水温低效果差。
5、装置外观尺寸：1200mm×400mm×1600mm、
6、作业电源：AC220V±10%、50Hz，一相三线制，功率300W，安全保护：设定有接地保护、漏电保护、过流保护、、
四、主要配备：
1、废水箱1只：白色PP板、厚度10mm，底层基板上有放空阀，方便将水排净、
2、清水箱1只、白色PP板、厚度10mm，底层基板上有放空阀，方便将水排净、
3、中和池（带搅拌）1只、透明有机玻璃材料、厚度10mm、
4、高位调节池1套、透明有机玻璃材料、厚度10mm、
5、混凝池1套、透明有机玻璃材料、厚度10mm、
