二维工作台PLC控制实验装置

基础介绍

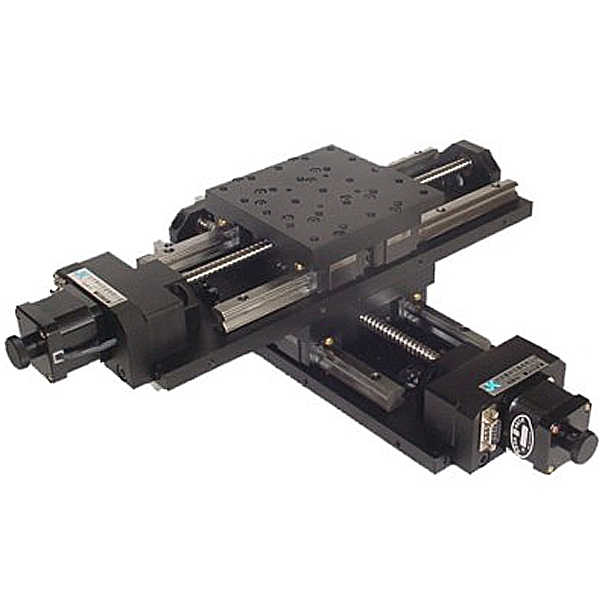

本装置为实际平面二维动作系统的微缩，使用可编程控制器控制，在X、Y轴二个方向上准确地驱动步进电动机实行动作控制的成品，完善的执行机构可完成现代二维动作系统中全部动作过程。

技术功能数据

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备结构：

十字滑台控制实训模型为金属结构、各常用模型块连接端子均与安全插头座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学员基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。
3、设备特点：
1、手动/自动控制模式，针对硬件检测及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行学习掌控把握和编程。也可作为课题设计或研究使用。
3、设备为开放式，整体机械构造清晰可见。

部分实训内容：

试验内容
1、机械：装置的机械装配与位置调节；
2、电气：电器元件的布线，执行电动机的选用；
3、传感器：微型光电开关的选用与应用；
4、PLC：PLC控制器的编程及应用。
5、PLC控制步进驱动器实训

二维作业台PLC控制实训装置,微型反应柱包括实训装置

一、实训原理和目的：
该设备可实行各种物理、化学及物理化学综合处置整理工艺实训。实训包括：
1、过滤实训：可用砂滤料过滤（包括反冲洗强度实训）；
2、活性炭吸附实训：（可测量试验各类型牌号的活性炭的吸附功能）；
3、离子交换实训：可用树脂交换水中硬度，亦可测量试验各牌号树脂的交换功能（塔外再生）；
该设备各反应柱可并联构成运行，也可分解成多套供多组学员单独实训，该装置可开出七、八种水处置整理与化学的基础实训。
本装置专对水处置整理技术基础研究，提升学员动手能力，
并使学员达到以下目的：
1、理解该设备的工艺流程、技术功能数据；
2、深入对实训基础概念的理解。
二、主要技术功能数据参考规格及功能数据：。
1、环境温度： 5～40℃
2、处置整理水量：全用20L/h；
3、反冲洗强度：按15L/s・m2计算。
4、反应柱尺寸：Φ50mm×1000mm×10根
5、装置外观尺寸：1300mm×500mm×1300mm、
6、作业电源：AC220V±10%、50Hz，一相三线制，功率200W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备：
1、反应柱10根：透明有机玻璃材料、壁厚5mm、Ø50mm×1000mm，配备有石英砂、活性炭、树脂、层、隔网，分两组,每组由5柱串联而成；
2、原水箱2只：白色PP板、厚度10mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机2台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、防腐蚀磁力进水泵2台、流量：27～32（L/min)、扬程：3.1～4.3（m）、
5、流量测量与调节：液体流量2个（测量范围6-60L/H）；
6、石英砂填料1批、活性炭填料1批、树脂填料1批；（填料高度：70～80%柱高）；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等构成，
8、配套UPVC连接管道和阀门（中财品牌）。
9、不锈钢框体结构实训台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等构成。
