交直流调速实验装置

“ZRBP-03C型交直线DC调节速度实训考核装置”是针对维修电工**和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直线DC调节速度》等课程的实训设备，设定有故障设定及故障排除功能。

二、 技术功能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 作业环境：温度-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m

3. 装置容量（KV）：≤1.5kVA

4. 安全保障功能：设定有漏电保护、过流保护等功能，安全性符合国家相关标准

三、 装置配备

1. 工业控制柜

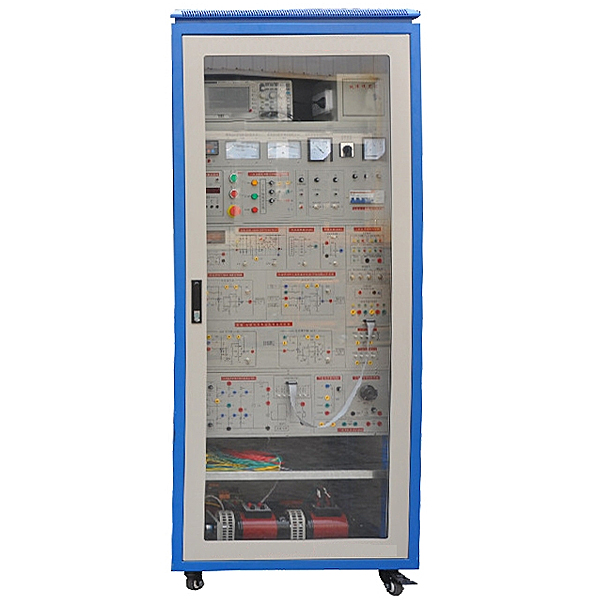

控制柜设定有玻璃门、直观清晰。***上部为示波器放置区。中间部分为控制模型块装配区、电源控制及仪表区，仪表装备有交直线DC电压表、交直线DC电流表，和数字转速表（就地实时数字显露电动机转速，同时输出模仿量电压信号）；下部为变流功率模型块、三相同步变压器、三相电流互感器及可调电阻负载等。

2. 调节速度机组

电动机导轨：固定电动机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电动机与电动机、电动机与发电动机之间连接的同心度不超过±5丝，电动机运行噪声小，导轨还带有便携式手柄和减振底脚。

DQ09直线DC并（他）励电动机：220V、1.1A、185W、1500rpm。

DQ11三相绕线式异步电动机：220V、0.5A、100W、1420rpm。

DQ07-1直线DC发电动机：220V、1.1A、240W、1500rpm。

3. 实训控制模型块

给定调节模型块

提供0～±15V连续可调直线DC电源一组。

电源模型块

提供-15V、+15V、+24V直线DC电源各一组。

带电流截止负反馈的电压单闭环调节模型块

带电流截止负反馈的转速单闭环调节模型块

交直线DC调节速度实训装置,软化与除盐实训装置

一、实训目的：
离子交换软化法在处置整理工程中有广泛的应用。强酸性阳离子交换树脂的使用也很普遍。作为水处置整理工程技术人员应当掌控把握这种树脂交换容量（KV）（即全交换容量（KV））的测量方法并理解软化水装置的实操运行。
经过本实训，希望达到下述目的：
1、 熟悉顺流再生固定床运行实操过程；
2、 深入对钠离子交换基础课程理论的理解。
二、实训原理：
当含有钙盐及镁盐的水经过装备有阳离子交换树脂的交换器时，水中的Ca2+及Mg2+离子便与树脂中的可交换离子（Na+或H+）交换，使水中Ca2+、Mg2+含量降低或基础上全部去除，这个过程叫水的软化。树脂失效后要实行再生，即把树脂上吸附的钙、镁离子置换出来，代之以新的可交换离子。钠离子型交换树脂用食盐（NaCI）再生，氢离子型交换树脂用盐酸（HCI）或硫酸（H2SO4）再生。基础反应式如下：
三、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃
2、处置整理水量：35L～56L/h
3、软化交换柱 Ø100mm ×1500mm 、
4、装置外观尺寸：1100mm×500mm×2000mm、
5、作业电源：AC220V±10%、50Hz，一相三线制，功率300W，安全保护：设定有接地保护、漏电保护、过流保护、
四、主要配备：
1、软化柱：透明有机玻璃材料、壁厚6mm，（Ø100mm×1400mm）1根（外径尺寸）；
2、原水箱1只：再生液水箱1只、白色PP板、厚度10mm，底层基板上有放空阀，方便将水排净；
3、原水箱配电动机搅拌1台、304不锈钢搅拌桨1套：功率25W、转速90rpm；
4、防腐蚀提升进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）、
5、流量测量与调节：管道流量计，污水流量计1个，测量范围为：10～100L/h；
