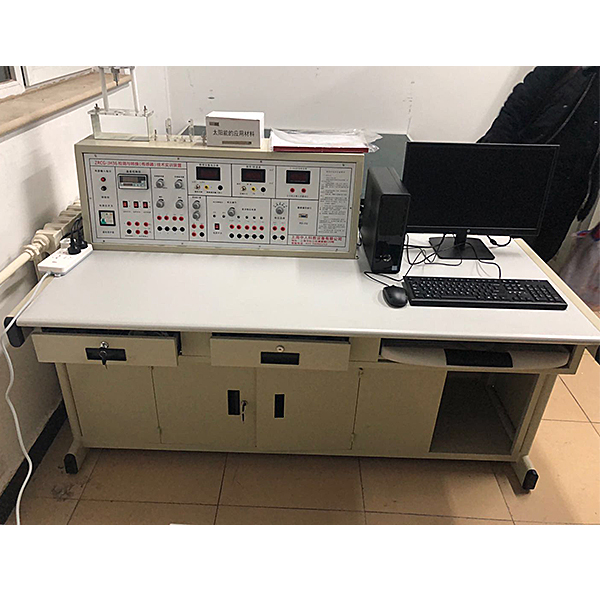

检测与转换(传感器)技术实验台

传感器实训台是上海中人教仪厂**推出为传感器及教学实训而研发的适应不一样类别、不一样层次的专业教学实训设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实训。为各高等院校、中专与职业技术学院等新建或扩建实训室,迅速开设实训课提供了理想的实训室设备。

技术功能数据:

1、输入电源:AC220V±5%  50±1Hz
2、规格限定电流:≤5A
3、直线DC电源:±5V   ±15V
4、稳压系数:±1%
5、电压纹波:≤10mV
6、非线性误差:≤5%
7、测量精度:≤1%
8、功    耗:100VA
9、输出电流:1A
10、相对温度:-5℃～40℃
11、相对湿度:<85%(25℃)
12、实训台规格外观尺寸:1600×750×1100mm

主控台功能:

1、实训台提供四组直线DC稳压电源:±5V、±15V;±2V～±10V分五挡输出,2～24V可调,设定有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,**输出电流0.5A。
3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP～10VP连续可调,**输出电流:0.5A(有效值0.4KHz)。
4、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直线DC放大器。
5、数字式电压表:三位半显露,测量范围±2V、±20V,输入阻抗100KΩ,精度1%。
6、数字式频率/转速表:由四只数码管,2只发光管构成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。
7、温度表:0-150℃度,精度1%。

检测与转换(传感器)技术实训台,流化床反应器实训装置

装置功能：
1、理解流化床反应器的作业原理及结构。
2、加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
主要配备：
流化床反应器、加热炉、预热器、蠕动泵、质量流量计、湿式气体流量计、压力表、温度传感器、中央处置整理器、触摸屏、高品质铝制型材框体结构。
公用设施：
水：装置需冷却水，自带和自来水管相连的连接口。
电：电压AC380V，功率4.0KW，标准三相四线制。每个实训室需配备1～2个接地点（安全地及信号地）。
技术功能数据：
1、流化床反应器：稀、浓相段直径：Φ20mm、高350mm，扩大段直径：Φ57mm，长200mm；热电偶套管，Φ3mm，内插Φ1mm热电偶，316L不锈钢材料。催化剂装载量：10-50ml。
2、反应器加热炉：ф300×600mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬。内层为保温层，外层为网孔防护层。**使用温度，900℃。
3、预热器：不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力：常压。
4、2 路气体管路，气体质量流量控制器控制气体流量，流量规格：300ml/min，N2标定，准确度：±1%F.S。
5、加料罐:体积1000ml，材料：石英玻璃，数量1个。
6、液体混合器：50 ml，材料：316L不锈钢，数量1个。
7、设备冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。
8、气液分离器：500mL，316L卫生级不锈钢。
9、液体泵：蠕动泵，转速范围0.1～50rpm，流量：0.2-10ml/min，4～20mA远程输出控制，数量1台。
