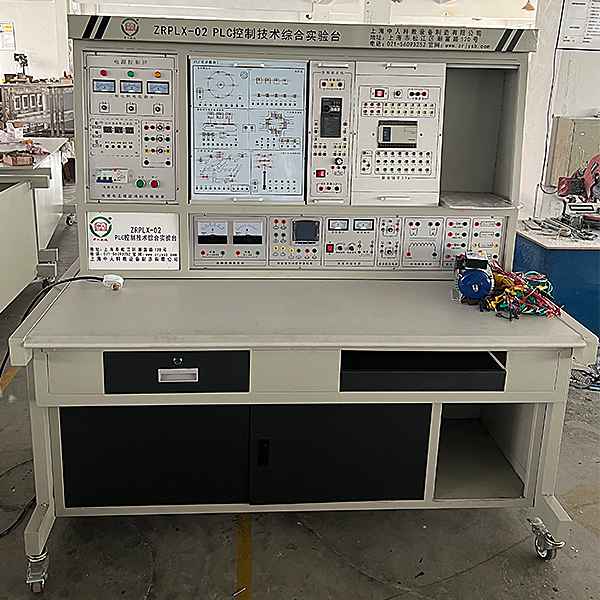

PLC及变频调速综合实训装置

本装置集变频控制、plc编程逻辑控制器、通信编辑器、编程系统、工控组态系统、拟真教学系统、模仿控制实训箱式挂件、实物与于一体，综合性强、功能齐全。PLC部分可直观地实行基础指令实训，多个应用广泛的PLC实际应用模仿和实物控制实训，同时也为了高层次的设计研发实训实训提供良好的条件：为了集合教学要求，设计过程参考国内多种教学资料及实训指导书，从中精选**经典型性的实训内容，配备三相鼠笼异步电动机及继电器，能完成多个电气控制项目实训。

二、特点

1．装置应用结合套件多结构  更换实训模型块便捷，如需拓展功能或研发新实训，只需添加实训箱式挂件即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，经过本实训装置的实训，学员很快就能适应现场的作业。

3．应用西门子可编程控制器，功能强大，功能优越，应用模型块化设计，结合灵活。

4．组态棒图教学 应用MCGS工控组态系统，全部实训全部已编辑出形象直观、动感强、教学效果好的组态棒图，实行实训动态跟踪教学。
5.基于现场总线的组态监控实训教学：经过现场总线网络，将实训装置（从站）PLC和主站PLC实行1：N通信。从站的PLC运行控制对象的程序，运用工控网络集中监控的功能，主站PLC可以对随意台从站PLC实行就地实时监控，符合工业现场控制的要求。学员单独经过PLC完成对各种实训对象的控制，并实行组态就地实时监控（1：1通信）。

三、装置包括

（一）PLC部分

1．PLC可编程控制器实训台：提供三相电源，直线DC稳压电源及安全保护装置

2．PLC实训套件

PLC实训模型块一：

1）音乐喷池模仿控制  2）答题器模仿控制  3）装配流水线的模仿控制 4）十字路交通灯模仿控制  5）自动轧钢机模仿控制 6）天塔之光/电视塔电波模仿控制

PLC实训模型块二：

1）自动送料装车/传送带模仿控制  2）多种液体混合装置/搅拌机模仿控制 3）自动售货机模仿控制 4）水塔自动供水模仿控制  5）邮件分拣模仿控制

PLC及变频调节速度综合实训装置,脉冲筛板萃取塔实训台

装置特点
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实训装置的概念。
2、设备整体为自行式框体结构结构，并装配备有禁锢脚，方便系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均应用工业用304不锈钢制造，全部装备均实行精细抛光处置整理，体现了整个装置的工艺完美性。
4、塔节应用优质无机玻璃制作，视觉效果好，方便学员查看。
5、塔内构件及管道均由304不锈钢材料制作。
6、装置设计可360度查看，完成全方位教学与实训。
装置功能
1、理解脉冲筛板萃取塔的结构。
2、掌控把握脉冲筛板萃取塔功能的测量方法。
3、理解筛板萃取塔传质效率的强化方法。
主要配备
筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显露仪表、304不锈钢框体结构
公用设施
水：装置自带不锈钢水罐，连接自来水接入。 实训物料：水--- 煤油。
电：电压AC220V，功率2KW，标准一相三线制。
技术功能数据
1、筛板萃取塔，塔两端直径较大部分为上澄清段（油水分离）和下澄清段。中间为两相传质段，在塔的下澄清段装备有脉冲管和轻相分布器；在上澄清段设定有重相分布器、轻相出口以及缓冲器。萃取实操时，由脉冲发生器提供的脉冲气流使塔内液体作上下往复动作，迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中，并形成强烈的上下湍动，从而促进传质过程的实行。
2、玻璃筛板塔：直径Ф60mm，有效高 1000mm，板间距50~100mm；上、下扩大段直径Ф100mm，高300~500mm。
3、进料泵：MP型磁力驱动泵：功率30Ｗ，扬程4m，数量1台。
