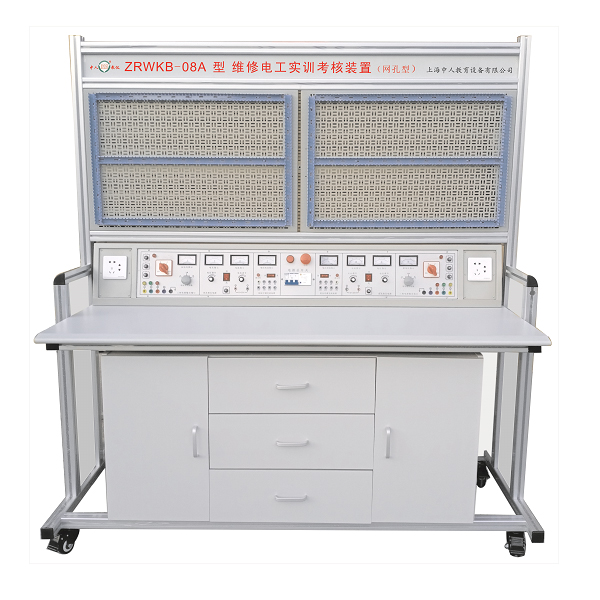

网孔型电工实验装置

该装置主要采用实训桌、网孔板、实训元件（也可自购）构成。学员按照实训线路实行元件的合理布置，装配、接线全部由学员自行完成，接近工业现场。能完成机床线路，电动机控制线路，照明配电的模仿实操、装配调节测试的综合实训，实训学员动手能力和实操技能。实训内容可自行确定，按照所选的项目选用相应的元件。该装置也可作为电工考工的考核设备。

二、特点

1、电气控制线路元件全部装在网孔板上，实操方便、更换便捷、易拓展功能或研发新的实训内容（增购元件即可多加相应实训内容）。

2、实操台只需三相四线的交流AC电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互单独的电源，互不干扰，即可以两个学员同时实行实训。一组实行照明电子回路实训，一组实行电拖实训

4、设定有电压型漏电保护器和电流型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术功能

1、输入电源：三相四线制～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量（KV）：＜1.5KVA

4、外观尺寸：约1600mm×750mm×1690mm

四、实训台配备

1、共同共用部有：设定有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设定有急停按钮，遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源，一相电源插头座、线电压输入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流AC电源。

4、每组提供一路恒流稳压电源，电压0-30V，**电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。

5、实训桌为铝型材框体结构结构，桌面为防火烧、防水浸、耐磨损高密度板，结构坚固，造型美观大方，下部有元件储存柜，带万向轮。

网孔型电工实训装置,通风与防排烟测量试验实训装置

一、系统基础介绍：
变风量通风与排烟实训系统按照防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
变风量通风与排烟实训系统由模仿房间配备系统和排烟风机系统构成（主要采用风口、风阀、排烟窗和排烟风机、排烟防火烧阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统构成全系统智能实操，兼变频节能技术控制，经过变频技术控制系统各个系统部件达到节能控制要求。
二、技术功能数据
1、输入电源：一相三线～380V±10% 50Hz
2、作业环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m
3、装置容量（KV）：＜3.8kVA
4、外观尺寸：3000mm×1000mm×1600mm
5、安全保护：设定有漏电压、漏电流保护装置，安全符合国家标准
6、作业环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m
三、系统特点
1、风系统的完整性、系统与真实的地铁空调系统，风系处置整理系统原理相同，微型化展示了地铁空调系统的特点，结构、控制方法。。
2、系统与真实的通风排烟系统，风系处置整理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。
3、装置直观展示了通风系统的系统结构、作业原理，方便教师的演示讲解及学员对课本知识理解掌控把握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设定有四个万向轮和四个固定调节机构，方便移动和固定。
4。经过具体情况提升学员解析能力，有利于学员将课程理论用于实际，并培养其实际动手能力。
5、设定有电流型漏电保护装：
对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机实行过热、过载保护等功能。
