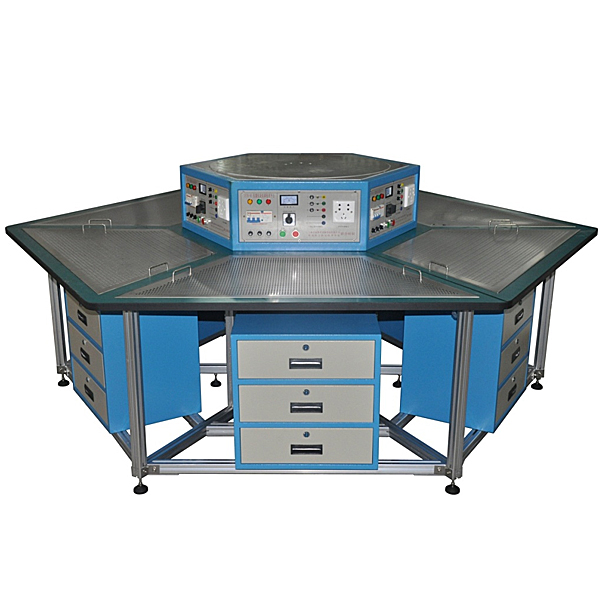

六工位电工技能实训装置

1、作业电源:三相五线制AC380V土5%  50Hz
2、安全保护:漏电保护(动作电流≤30mA)过流保护，熔断器保护；
3、规格限定功率:≤2KW；
4、环境温度:-10℃~40℃；
5、相对湿度:≤85%；

二、配备技术功能数据:
1、桌身部分:应用优质铁板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部应用带刹车的万向轮，方便调节设备的摆放位置。
2、桌面部分:应用25mm厚高密度纤维板外贴进口防火烧板，PVC截面封边。桌面设定有耐磨损、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分:整体应用钢架式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。按照不一样的培训及鉴定项目，包括配备了各类电源。实操操作面板文字符号标识清晰而且经久耐用。
整个控制屏由六工位构成，每个工位均设定有启动、停止按钮控制电源的输出，并设定有急停按钮，电源输出有短路保护。同时设定有450V指针式交流AC电压表一只，经过波段开关切换指示电源输入的三相线电压。
4、多功能网板部分:多功能网孔板应用网版式设计，主体应用1.5mm厚的拉丝不锈铁板加工成型，应用5X10mm孔加工，协作固定胶粒卡子，整体设计规范、合理，使各类元件在任何角度、任何方位全部能轻松装配、调节。
5、虚拟拟真系统

1.维修电工电子电动机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（***多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检测，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电动机星三角启动控制电子回路的作业原理及电子回路结构。

六工位电工技能实训装置,热水供暖实训台

一、设备基础介绍
“热水供暖循环系统综合实训装置” 以智能仪表为控制核心，上位机组态系统作为监控界面，就地实时显露作业状态与运行功能数据。系统主要采用电热水锅炉、供热管道和散热片三个基础部分构成，并设定有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度收集模型块、压力收集模型块、流量收集模型块等附属设备，可构成单管顺流式、单管跨跃式、双管上供下回式三种不一样的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术功能
1. 输入电源：三相四线～380V±10% 50Hz
2. 作业环境：温度 -10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量（KV）：＜10kVA
4. 设定有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准。
三、系统配备
1. 实训台
实训台应用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2. 热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备构成。
主要设备的技术功能数据如下：
(1)电热水锅炉
规格限定功率：9kW
供热面积：108m2
供热量：7740kcal/h
(2)膨胀水箱
应用不锈钢材料制成，配备有信号管（用于监测水箱内的水位）
