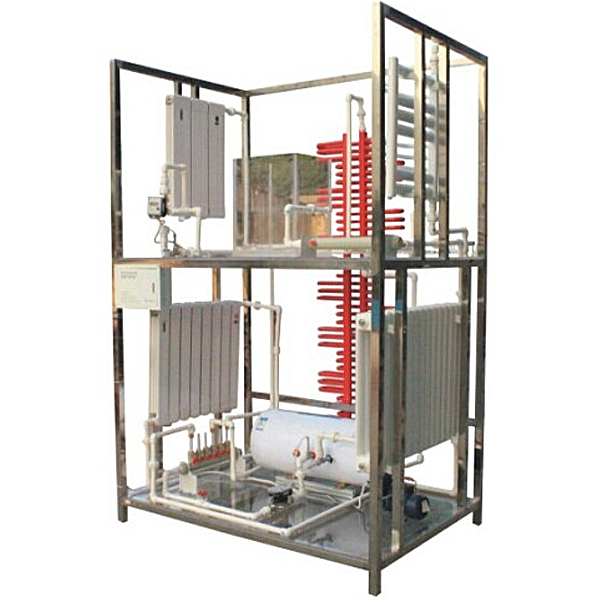

单元住宅楼分户热计量采暖实验台

作者：发布时间：2024-01-26 点击：

单元住宅楼分户热计量采暖实训台,曲柄导杆滑块机构动态车身实训装置

一、实训功能
1、整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。
2、一二层均设定热计量表，整个系统由锅炉及循环泵完成热循环演示。
3、展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、原理、装配部位和装配形式。
4、展示了铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器、板翼散热器、和卫生间小背篓散热器的外观、结构、原理、装配部位和装配形式。
5、膨胀水箱应用全透明材料制造，能演示膨胀水箱的作业原理。
6、全部散热器和水暖设备全部能全真演示。
7、单片机、plc可编程设计与控制虚拟拟真系统：
本系统基于unity3d研发，内置实训步骤、实训指导书、电子回路图、结合套件清单、连接线路、接通电源、电子回路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）机床模型动作，在连接线路状态下，三维（3D）机床模型可实行放大/缩小、平移。
1.继电器控制：阅读实训指导书，并进入实训，经过认识阅读电子回路图，选用结合套件清单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器柜中，限位器放置于三维（3D）机床模型上，可选用盖盖子，部分元件名称可重命名，然后点击连接线路按钮，将端子对端子实行连线，将机床电子回路连接成功后，选用接通电源，实行实操，若结合套件或线路连接错误将弹出提醒错误框，可随时实行场景重置。

单元住宅楼分户热计量采暖实训台,曲柄导杆滑块机构动态车身实训装置

ZRJX-QBCA型
一、主要技术功能数据
1、电动机功率60W，调节速度范围：0-100rpm.
2、杆长功能数据：曲柄长50mm、连杆长300mm.
3、传感器功能数据：直线位移传感器200mm、角位移传感器360p/r
4、外观尺寸：820×510×400，重量（kg）：47kg
二、主要功能特点
1、曲柄滑块机构实训装置可实行曲柄滑块机构及牛头刨床机构的简单拼接组装，并对曲柄及滑块实行动动检测与拟真。
2、全部杆构件长度及滑块偏心距均可实行无级调节。
3、测量试验系统应用先进的嵌人式单片机系统，测量试验数据精度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发，其内容丰富，包括实训录像、实训台介绍、机构虚拟设计、机构动作检测、机构动作拟真、实训结果解析等内容，设定有综合性、开放性的特点。
5、实训结果可以文体形式存档，并可在网络上发送及打印、方便网络化实训。
三、主要的实训内容
1、曲柄滑块，牛头刨床机构的实物拼接组装。
2、曲柄的动作检测，滑块动作拟真及实验测试对比解析；连杆动作平面上点的动作轨迹解析。
3、机架振动检测及机构平衡实训
