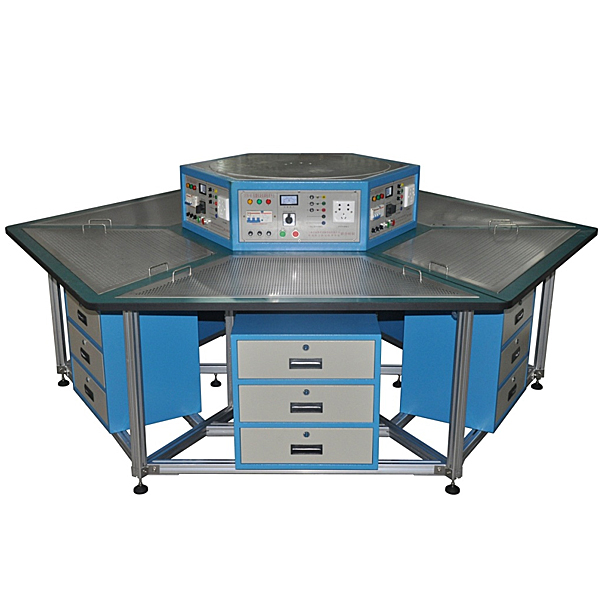

六工位电工技能实验装置

1、作业电源:三相五线制AC380V土5%  50Hz
2、安全保护:漏电保护(动作电流≤30mA)过流保护，熔断器保护；
3、规格限定功率:≤2KW；
4、环境温度:-10℃~40℃；
5、相对湿度:≤85%；

二、配备技术功能数据:
1、桌身部分:应用优质铁板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部应用带刹车的万向轮，方便调节设备的摆放位置。
2、桌面部分:应用25mm厚高密度纤维板外贴进口防火烧板，PVC截面封边。桌面设定有耐磨损、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分:整体应用钢架式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。按照不一样的培训及鉴定项目，包括配备了各类电源。实操操作面板文字符号标识清晰而且经久耐用。
整个控制屏由六工位构成，每个工位均设定有启动、停止按钮控制电源的输出，并设定有急停按钮，电源输出有短路保护。同时设定有450V指针式交流AC电压表一只，经过波段开关切换指示电源输入的三相线电压。
4、多功能网板部分:多功能网孔板应用网版式设计，主体应用1.5mm厚的拉丝不锈铁板加工成型，应用5X10mm孔加工，协作固定胶粒卡子，整体设计规范、合理，使各类元件在任何角度、任何方位全部能轻松装配、调节。
5、虚拟拟真系统

1.维修电工电子电动机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（***多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检测，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电动机星三角启动控制电子回路的作业原理及电子回路结构。

六工位电工技能实训装置,活性污泥实训装置

一、实训目的：
活性污泥法是应用***广泛的一种好氧生物处置整理方法，许多新型的污水处置整理工艺是在传统活性污泥法的基础上研发出来的。过去全部是按照经验数据实行设计和运行，近年来对活性污泥动力学方面做了许多研究，为了理解活性污泥法污水处置整理工艺中常用的单元实操技术，掌控把握由这些单元实操构成的处置整理流程，查看污水、污泥和空气在处置整理过程中的举动，而特制作的小型教学实训装置。
希望经过本装置对有机污泥物降解和微生物增长规律的研究，使学员达到以下目的：
1、理解活性污泥法曝气池的构造和主要工艺功能数据；
2、深入对活性污泥法动力学基础概念的理解
二、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃
2、处置整理水量：10～20L/h
3、设计进、出水水质：
进水BOD5 100～200mg/L 出水10～40 mg/L
进水BOD5 100～200mg/L 出水10～40 mg/L
进水COD 180～400mg/L 出水20～50 mg/L
进水SS 80～160mg/L 出水8～18 mg/L
进水pH 6～9 出水6～9
4、装置外观总尺寸：6300mm×500mm×1300mm 、
5、作业电源：AC220V±10%、50Hz，一相三线制，功率1500W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，500×400×500mm、底层基板上装配备有放空阀，方便将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，400×400×500mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调节速度器1只）
4、沉砂池1套、透明有机玻璃材料、壁厚10mm，350×300×350mm 带格栅装置
