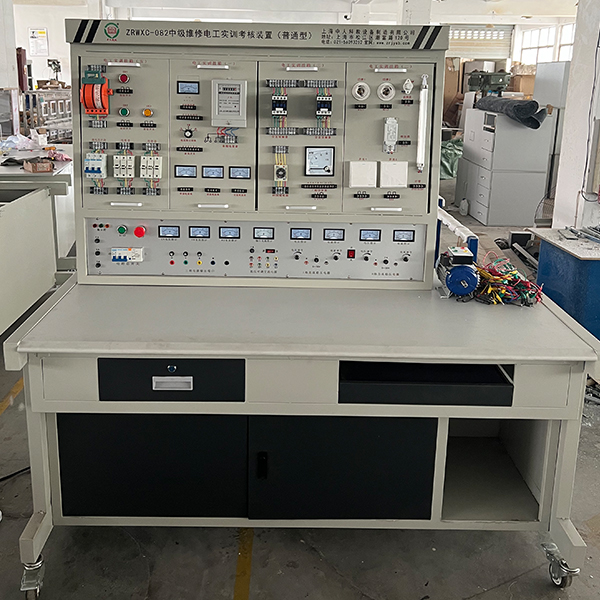

中级维修电工实训台

作者：发布时间：2024-01-22 点击：

中级维修电工实训台,工业污水处置整理实训台

一、该设备是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的，实训设备应用常用的模型块化设计，按照不一样的实训考核内容配备相应的实训模型块，实训方便、布置合理、易于拓展升级，实训内容涵盖电工仪表、电工接线工艺、电工照明配电、电力拖动等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术功能：
1、输入电压：三相四线制380V±10% 50Hz
2、作业环境：环境温度范围为-5～＋40℃
3、装置容量（KV）：＜1KVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5、外观尺寸：1600mm×700mm×1450mm
6、虚拟多用表功能数据：交流AC电压测量范围档位分：10、50、250、1000；直线DC电压档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检测功能：垂直角度±15°距离1-30cm；三极管测量孔。
三、基础配备及功能：设备主要采用实训屏、实训箱式挂件、实训器件材料、实训桌等构成。
（一）实训屏：实训屏为铁质双层亚光密纹喷塑结构，铝制操作面板，为实训箱式挂件提供交流AC电源、直线DC稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒实操者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训箱式挂件等供电，三只450V电压表指示输出线电压。
3、低压交流AC电源：输出3V、6V、9V、12V、15V、18V、24V低压交流AC电源。

中级维修电工实训台,工业污水处置整理实训台

一、实训目的：
为了理解工业废水中常用的单元实操技术，掌控把握由这些单元实操构成的处置整理流程，查看废水、污泥和空气在处置整理过程中的举动，特别为水处置整理专业科研及教学研制的实训装置。整套装置由可编程序控制器对其废水的流入、加药混凝、曝气、反冲洗、排放、排泥等实行自动控制。对其每一段的水处置整理效果实行监测，整套设备连接使用、也可分开单独使用、每一个污水池全部有研发取样口。
二、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃
2、处置整理水量：5～15L/h
3、设计进、出水水质范围：
进水BOD 400～800mg/L 出水40～80 mg/L
进水COD 600～1200mg/L 出水60～120 mg/
进水SS 100～300mg/L 出水10～50 mg/L
进水pH 6～9 出水6～9
4、作业电源：AC220V±10%、50Hz，一相三线制，功率1500W，安全保护：设定有接地保护、漏电保护、过流保护
5、装置外观总尺寸：长×宽×高=5200mm×500mm×1700mm
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，600×400×500mm、底层基板上装配备有放空阀，方便将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，400×400×500mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调节速度器1只）
4、微电解槽 1套、透明有机玻璃材料、壁厚10mm，250×200×250mm、含直线DC稳压电源 1台、
5、混凝反应槽、透明有机玻璃材料、壁厚7mm， Ø 200×300mm；
6、竖流式沉淀池、透明有机玻璃材料、壁厚8mm，Ø 250×350mm；、
7、曝气合建二沉池、透明有机玻璃材料、壁厚10mm，450×350×600mm、带曝气装置、、
8、虹吸滤池、透明有机玻璃材料、壁厚10mm， 450×350×600mm、含抽吸真空泵1台、
9、活性炭吸附池、透明有机玻璃材料、壁厚10mm，350×300×450mm、带反冲洗装置
10、串激搅拌电动机1台、304不锈钢搅拌桨1套；（功率90W、转速3000rpm）、
11、搅拌电动机1台、304不锈钢搅拌桨1套；（功率6W、转速80rpm）
