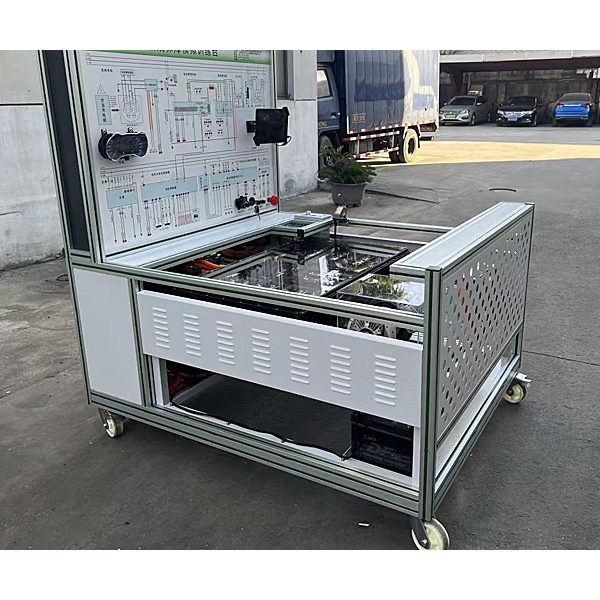

电动车高压安全综合实验装置

作者：发布时间：2024-01-21 点击：

电动车高压安全综合实训装置,压缩机拆卸装配实训装置

一.设备简介
平台选用纯电动车交流AC异步电动机与控制器、智能工况模仿系统、锂电池及管理系统（BMS）、仪表、传动系统、电子真空液压限制动作系统、模仿加载控制器、加载器、教学板等真实器件制作的实训实训台架，可完成电驱动等相关综合系统的实训实训内容。适合于各类院校对电驱动传动系统、锂电池及管理系统（BMS）、高压安全系统等系统课程理论和维修实训的拆卸装配与维护、结构与原理认知、系统实操、功能动态演示、故障检测与诊断教学需要。
二.功能特点
1.锂电池及管理系统（BMS）：动力电池功能数据实行就地实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并经过CAN总线的方法与带CAN通讯的车载充电动机等实行信息交互。
2.纯电动汽车动力电池包（动力电池：单体铁锂电池3.7V50Ah，共20节串联），电池管理系统含有：电压与温度及电流收集模型块、主控模型块等，主控模型块经过CAN网络与其他模型块通讯，直观理解动力电池PACK技术。
3.动力电池包、电流传感器、充电继电器、总正继电器、总负继电器均设定有检测端口，可就地实时检测系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
4.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电动机CAN通讯，经过BMS控制车载充电动机作业，估算SOC(荷电状态)等。

电动车高压安全综合实训装置,压缩机拆卸装配实训装置

一、基础介绍
"ZRLR-76制冷压缩机拆卸装配实训装置"是按照国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教学资料及实训指导书以及《教育部关于加强高职高专教育人才培养作业的意见》为依据而研制。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学。
制冷压缩机拆卸装配实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程的实训。
二、特点
1．本实训装置应用半封闭式两缸压缩机为实训对象，整个压缩机被固定于一个作业台面上，既美观大方，又有利于学员实际实操。
2．整个装置应用模型块化设计，将整个压缩机分为几大模型块分别实行拆卸装配实习，**再实行压缩机的总体组装，有利于掌控把握拆卸装配压缩机的整体步骤。
3．本装置经过试动行可以让学员检验组装效果，对不合理部分实行修改，使学员充分理解和掌控把握压缩机内部结合套件的装配尺度以及维修压缩机的方法。
三、技术功能
1．输入电压：三相四线（或三相五线制）~380V±10% 50Hz；
2．作业环境：环境温度-10℃～+40℃，相对湿度<85%(25℃)，海拔<4000m；
3．装置容量（KV）：<1kW；
4．重量：150kg
5、外观尺寸：120cm×80cm×150cm；
四、系统观置
1．装置应用铁质双层亚光密纹喷塑结构底架，底架上还设定有四个万向轮，方便移动和固定。实训桌配备有抽屉，用来放置实训指导书和一些对比精密的量具等物品。
2．实训桌上部配备压缩机零件盒，方便学员拆卸装配，以避免学员在拆卸装配过程中丢失或划伤压缩机的精密零件。
3．实训台要求配备有全套的拆卸装配工量具以及各种量具。
五、实训内容
1．常用钳工工量具及量具的使用；
2．活塞式制冷压缩机整机的拆卸和装配；
3．活塞连杆组以及曲轴的拆卸和装配；
4．汽缸盖阀板组的拆卸和装配；
5．活塞式制冷机间隙和磨损的测量；
