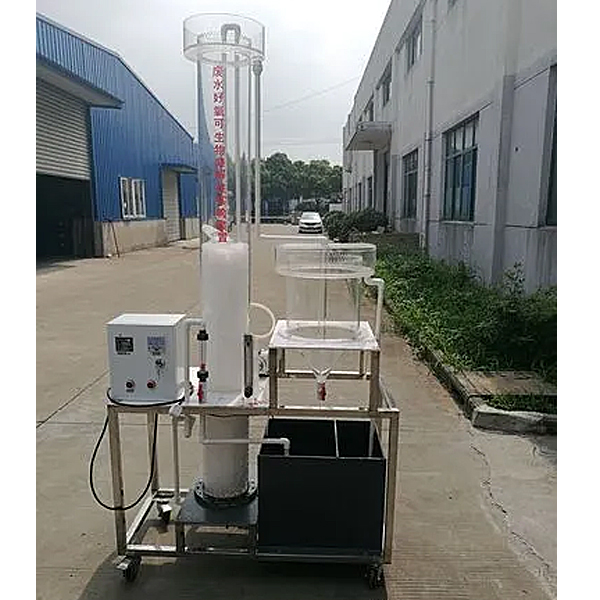

曝气生物污水处理实训装置

曝气生物污水处置整理实训装置,环形柔性生产线系统实训台

一、实训目的和原理：
应用接触氧化塔（即曝气生物污水处置整理装置），塔底部进水及进气，使进水污染物同塔内填料上的生物膜、空气三者充分混合，促使氧气从气相转移到液相，从液相转移到生物膜上，保证膜上的微生物有足够的氧实行对物质的分解、代谢。
经过本实训，希望达到以下目的：
1、 掌控把握接触氧化实训的基础实操过程。
2、深入理解接触氧化的基础流程和原理。
二、主要技术功能数据参考规格及功能数据：
1、环境温度： 5℃～40℃
2、处置整理水量： 10-15L/h
3、设计进、出水水质（参考）：
进水：BOD5 250～500mg/L 出水：60～80mg/L
进水： CODcr 350～700mg/L 出水： 70～90mg/L
进水： SS 150～400mg/L 出水： 30～40mg/L
进水：PH 6.5～8.5
4、装置外观尺寸： 1100mm×600mm×2200mm、
5、作业电源：AC220V±10%、50Hz，一相三线制，功率500W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，500×400×500mm、底层基板上装配备有放空阀，方便将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，400×400×500mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调节速度器1只）
4、好氧塔柱、带微孔曝气管、聚丙烯圆球填料、透明有机玻璃材料、壁厚7mm，Ø 200×1500mm；、
5、竖流式沉淀池1套、内有曝气管、、透明有机玻璃材料、壁厚7mm，Ø 250×400mm；、
6、防腐蚀提升磁力水泵1台、流量0.5m3/h、扬程15m、转速2900r/min、功率0.37KW；




曝气生物污水处置整理实训装置,环形柔性生产线系统实训台

设备基础介绍

柔性自动生产线是将微电子学、计算机数据信息技术、控制技术、机械制造和系统工程有机地集合起来，是一种技术复杂、高度自动化系统，柔性制造技术更是当前机械制造业适应市场动态需求及设备不断迅速更新的主要手段，是先进制造技术的基础。
工程型柔性制造实训系统是专门为职业院校、职业教育培训机构研制的自动生产线实训系统，按照机电类、自动化类、先进制造类行业、企业中工业自动化应用的特点，对各类自动生产线的作业过程和相关的技术实行研究，对工业现场设备实行提炼和浓缩，并针对实训教学活动实行专门设计，融机、光、电、气、液于一体，含有了、、、气动、液压、工业控制网络、电动机驱动与控制、计算机数据、机械传动等诸多技术领域，整个系统由MES生产管理系统、WINCC监控系统、MCGS监控系统、主控plc和下位PLC经过组网通讯技术包括一个完整的多级计算机数据控制系统，经过实训，能强化了学员对复杂柔性自动生产线的设计、装配、接线、编程、调节测试、故障诊断与维修等综合职业能力，适合机电类、自动化类相关专业的教学和实训，同时也适合工程技术人员上岗培训。
本实训系统是一种经典型的环形柔性自动生产线，它由供料检测单元、实操手单元、加工单元、图像检测单元、装配单元、搬运单元、提取单元、成品分装输送单元、三菱6自由度工业机器人单元、分类存储单元、成品检测单元、自动仓储单元、AGV小车单元、液压冲压单元、环形输送线和总控平台构成。经过输送链连成环形生产线。上述机构均装配在工业型材桌面上，系统中的机械结构、电气控制线路、执行机构完全单独，应用工业标准件设计，方便拆、装。
控制系统主站应用西门子S7-300(CPU315-2DP)，从站应用西门子S7-200(CPU224)，各站之间使用PROFIBUS-DP总线实行通讯，S7-200从站主要用于控制与驱动设备层，并对现场反馈的信号实行收集，S7-300主站收集各从站数据，协调各站运行，并为上位机的监控程序提供数据，同时系统还配备有工业以太网通信模型块和10.4英寸彩色工业触摸屏，可以完成系统控制网络的包括。
该系统有单机、联机二种作业方法。在单机模式下，各从站单独运行，站间没有数据传送，学员可实行外部接线实操，使用S7-200专用PPI电缆或PROFIBUS总线将编写程序下载到PLC中，并监控程序运行，在联机模式下，系统各从站同时作业，工件依次实行上料、颜色检测、加工、视频检测、机器人装配、装配检测、仓储、物流输送、设备输出等实操，各站间经过PROFIBUS-DP现场总线实行通讯，在主站的控制下完成相关的互锁、数据传送实操，系统中的上位机使用WinCC组态监控系统，对现场设备生产状况实行动态就地实时监控。
系统工业现场总线和标准的电气连接口，支持RS232、RS485、PPI、MPI、PROFIBUS-DP、TCP/IP多种通信方法。系统具备多种组态系统、编程系统、管理系统功能，如MGCS、WINCC、OPC、STEP7、人机交换和MES生产管理系统系统等，为方便教学还配备有PLC拟真、气动拟真、多媒体教室电子管理等系统。
