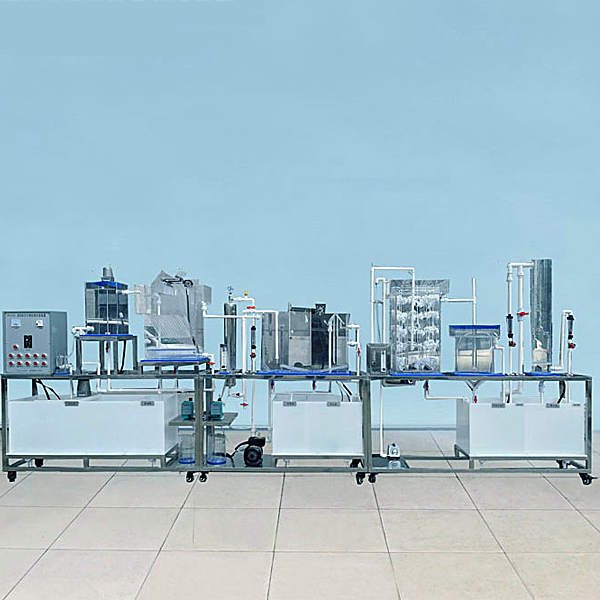

油田污水处理实训台

油田污水处置整理实训台,机电液气综合实训装置

一、实训目的和原理：
在辽河油田开采原油后，经附近的炼油厂提炼，废水从蒸馏、烈化、叠合、焦化等生产装置及油罐区排出。废水中的油类多以悬浮或乳化状态存在于水中。废水中除含油外，还含有硫化物和酚。--在油的碱洗过程中还有含碱废水排出。
在炼油厂废水处置整理，一般包括除油、除硫、除酚。
本设备是按照辽河油田中试实训工艺流程来设计，工艺是合理的，效果良好，使学员学习掌控把握后能达到以下目的：
1、 理解这套设备的工艺流程、技术功能数据；
2、 深入对实训基础概念的理解，提升课程理论和实践知识；
3、可以经过运行，能测出油的去除率，COD、BOD5、SS的去除率，提升实操技能。
二、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃
2、处置整理水量：10～15L/h、
3、进水含油量：300～500 mg/L、
4、出水含油量：2～5 mg/L、
5、装置外观尺寸：3500mm×500mm×1600mm、
6、电作业电源：AC220V±10%、50Hz，一相三线制，功率1500W，安全保护：设定有接地保护、漏电保护、过流保护




油田污水处置整理实训台,机电液气综合实训装置

实训装置完成的作业任务

机电液气实训台为铝制型材结构，在上面可装配上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元，并配备有主机、变频器、触摸屏、、三相异步交流AC电动机、交流AC减慢速度电动机、直线DC电动机、液压机系统、钻机及其液压进给系统、气压传动系统等，包括一个经典型的机电气液综合应用系统。可以实行经典型机电气液一体化系统的装配、液压气动管路装配、电气控制线路布线、触摸屏与plc编程及调节测试、整机调节测试及运行等技能实训，从而使学员掌控把握机电气液的相关知识和技能。

功能数据及功能

1.作业电源：三相五线～380V±10%
2.外观尺寸：1400mm*960mm*750mm
3.微型液压动力源：规格限定功率 735W；规格限定排量 1.6mL/r；规格限定压力 6MPa
4.静音空气压缩机：作业电源AC220V±10% 50Hz，输入功率0.68kW，公称容积24L，规格限定流量：116L/min，规格限定输出气压1MPa

按照项目教学，主要完成的作业任务如下：

任务一：设备装配与调节
(1)上料、传送、夹紧、分拣等自动化机构的装配与调节；
(2)PLC、变频器、漏电断路器、开关电源等电气部件的定位装配及调节；
(3)气动部件的装配与调节；
(4)液压部件的装配与调节。
任务二：液压传动系统识图与管路装配
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路装配。
任务三：气动系统识图与管路装配
调压、换向、调节速度、顺序动作控制等气动系统的识图与气管装配。
任务四：电气控制线路原理图设计与布线
含有：按照作业流程和控制要求，设计自动控制系统的电气原理图，按原理图布置、连接控制系统电子回路。
任务五：程序语言编写与调节测试
各电气控制线路PLC程序及触摸屏界面的编写与调节测试。
任务六：机电气液一体化设备的整机调节测试与运行
含有：变频器控制功能数据设定，机械机构、液压传动与气动系统、触摸屏与PLC电控系统的调节测试与运行。
