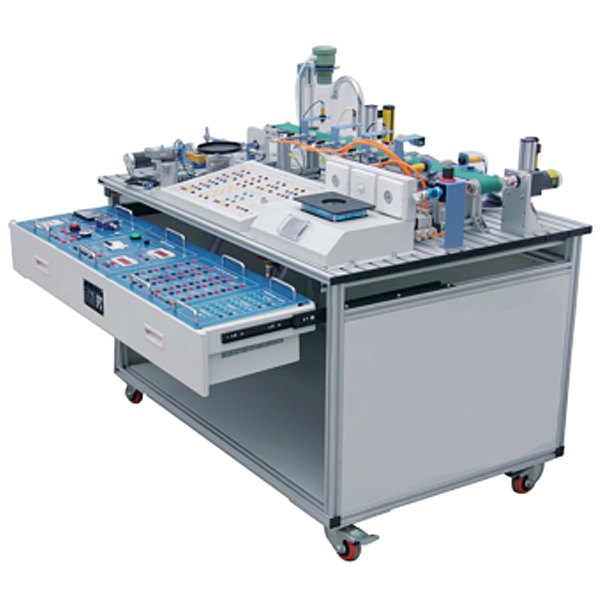

工业传感器应用实验台

装置将工业传感器、工业模型有机集合，适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还多加了物联网传感器 、视觉传感器等，完全应用模型化设计，使学员能够更全面掌控把握各种工业传感器的应用；紧密集合传感器与检测技术的****。

二、装置配备

(一)电源及仪表箱式挂件

1.交流AC电源AC220V，带漏电保护器

2.直线DC稳压电源：+24V/1A、±12V/1A、±5V

3.数字直线DC电压表：测量范围0～20V，分200mV、2V、20V三档，精度0.5级

4.频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

(二)信号处置整理及连接口箱式挂件

1.传感器信号转换电子回路

2.电磁阀/电动机驱动电子回路

(三)变送器箱式挂件

1.电荷放大器

测量范围：102pc、103pc两档可调，**输出电压：10V/5mA，与压电加快速度度传感器配套使用。

2.轴向位移变送器

测量范围：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

应用24位A/D转换器，双5位高亮度红色LED显露，测量精度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

工业传感器应用实训台,智能六联混凝试验实训装置

一、设备基础介绍
本装置是一套综合性试验设备，被广泛地用于科研、教学和生产中，涵盖plc控制技术、触摸屏实操技术、六联混凝试验技术、自动控制技术、液位监测技术、水样培养技术、废水处置整理回收技术、节能环保技术、反清洗技术、测温技术、系统解析技术等，学员经过试验装置实行混凝试验，选用出**的混凝剂种类，确定**投加量，经过PLC控制程序的选用或修改确定**搅拌速度和时间，可满足《水污染控制工程》、《环境工程》、《给水工程水处置整理实训技术》、《工业用水处置整理工程》以及《实用废水处置整理技术》等课程的实训教学，也可满足相关技能比赛的实训使用。
二、系统特点
1.框体结构应用38×38mm不锈钢方管材料制作，厚度1.5mm；水箱应用浅蓝色透明有机玻璃制成；进出水管道应用不锈钢复合管硬管及硅胶管软管，连接方便。
2.安全性强：配备有单独的电源控制柜，装备有漏电保护器和接地标示，保证设备的安全性。
3.整体性强：装置全部器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计，实操方便。
4.功能性强：设备应用PLC可编程控制，触摸屏实操方法，带自动进水与排水装置、循环搅拌装置，设定有同/异步运行、可以编辑转速和时间并实行存储、手/自动加药、搅拌头自动升降、蜂鸣器提醒、自动测水温、自动计算G值和GT值等功能。同时还设定有过滤装置，可分离絮体，废水回收运用，设定有24路运行指示灯，6组液位控制器，以及平台接水系统。
三、技术功能
1.输入电压：一相交流AC220V±10%  50Hz；
2.作业环境：环境温度范围为-5℃～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m；
3.装置容量（KV）：＜2KVA；
4.装置外观尺寸：1200mm×600mm×1700mm；
