交流永磁电动机及控制实训装置

作者：发布时间：2024-01-11 点击：

交流AC永磁电动机及控制实训装置,螺栓动静态实训装置

一、设备构成

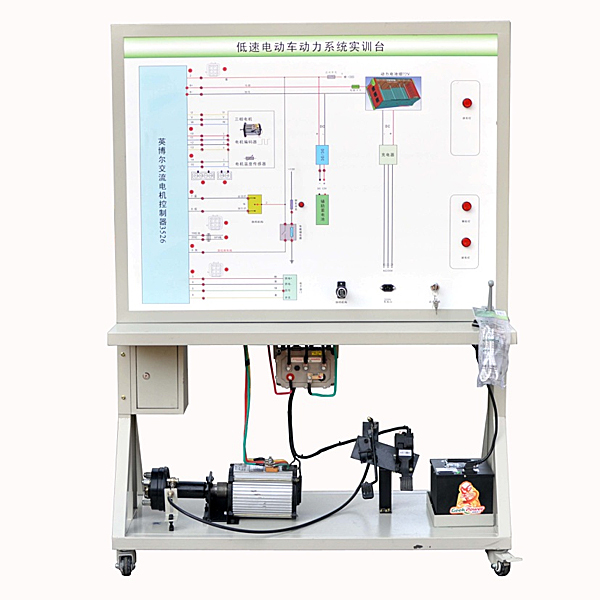

主要采用汽车交流AC永磁电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、设备功能
1.汽车交流AC永磁电动机及控制器的认知；
2.汽车交流AC永磁电动机及控制器的结构及原理；
3.驾驶员的意图与永磁电动机运行之间的体现；
4.常见故障的设定及考核；
5.配备完整的实训说明书。
三、设备规格
1、外观尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电动机规格限定功率：4kw；
4、电动机规格限定转速：3000rpm；
5、电动机作业电压：72VDC；
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、应用UV平板喷绘操作面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；
8、底部装配两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
9、机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。

交流AC永磁电动机及控制实训装置,螺栓动静态实训装置

一、功能及特点：
螺栓组联接实训装置能实行螺栓静动态受力、变形、刚度、轴向荷载量、预紧拉力等实训.
专用测量试验解析系统能对螺栓静动态实行相关的检测，并能对比实验测试和拟真弯曲线，弯曲线可打印。
全部被测量试验元件应用全桥测量试验电子回路，各应变测量试验结构平稳、重复性好、精度高。
应用一相交流AC电动机（220V电源），方便启动电动机实行静动态螺栓实训。
专用测量试验解析系统设定有多媒体教学功能，学员可经过系统中的实训说明自主实行实训，并经过系统实行试验报告的编辑。
二、实训目的
1、理解螺栓联接在拧紧过程中各部分的受力情况。
2、计算螺栓相对刚度，并测绘制作螺栓联接的受力变形图。
3、检验受轴向作业荷载量时，预紧螺栓联接的变形规律，及对螺栓总拉力的影响。
4、经过螺栓的动载实训，改变螺栓联接的相对刚度，查看螺栓变应力幅值的改变，以检验提升螺栓联接强度的各项措施。
三、实训内容
1、基础螺栓联接静动态实训。
2、多加螺栓刚度的静动态实训。
3、多加被连接件刚度的静动态实训。
4、改用弹性垫片的静动态实训。
四、基础配备：
1、螺栓联接综合实训台：1台；
2、静动态测量仪：1台；
3、专用扭力扳手0-200Nm：1把；
4、测量范围为0-1mm的千分表：2个；
5、使用指导书：1份；
6、实训指导书：1份；
