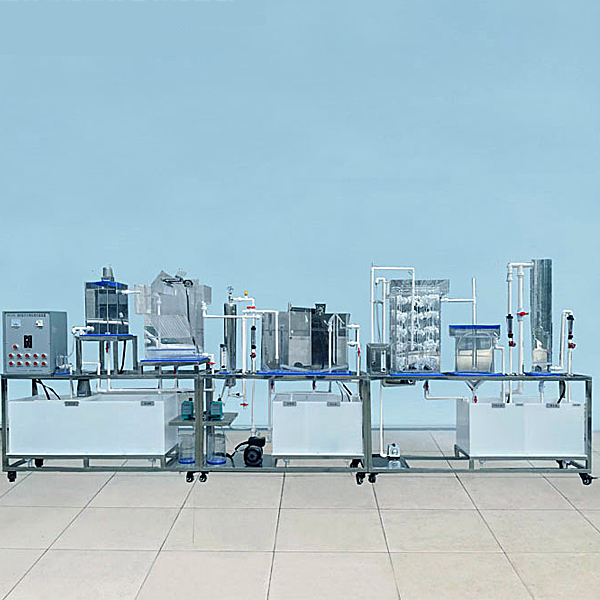

油田污水处理实验台

作者：发布时间：2024-01-10 点击：

油田污水处置整理实训台,机械设计基础实训创意结合实训装置

一、实训目的和原理：
在辽河油田开采原油后，经附近的炼油厂提炼，废水从蒸馏、烈化、叠合、焦化等生产装置及油罐区排出。废水中的油类多以悬浮或乳化状态存在于水中。废水中除含油外，还含有硫化物和酚。--在油的碱洗过程中还有含碱废水排出。
在炼油厂废水处置整理，一般包括除油、除硫、除酚。
本设备是按照辽河油田中试实训工艺流程来设计，工艺是合理的，效果良好，使学员学习掌控把握后能达到以下目的：
1、理解这套设备的工艺流程、技术功能数据；
2、深入对实训基础概念的理解，提升课程理论和实践知识；
3、可以经过运行，能测出油的去除率，COD、BOD5、SS的去除率，提升实操技能。
二、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃
2、处置整理水量：10～15L/h、
3、进水含油量：300～500 mg/L、
4、出水含油量：2～5 mg/L、
5、装置外观尺寸：3500mm×500mm×1600mm、
6、电作业电源：AC220V±10%、50Hz，一相三线制，功率1500W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，600×400×500mm、底层基板上装配备有放空阀，方便将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，400×400×500mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调节速度器1只）
4、破乳池1只、透明有机玻璃材料、壁厚10mm， Ø 200×300mm；带搅拌装置
5、斜板隔油池 1只、透明有机玻璃材料、壁厚10mm，400×300×500mm、带电动机刮渣系统装置
6、平流式气浮池1只、透明有机玻璃材料、壁厚10mm，400×300×500mm带电动机刮渣系统装置
7、中心导流矩形接触氧化池1只、透明有机玻璃材料、壁厚8mm，Ø350×500mm；
8、竖流式沉淀池1只、透明有机玻璃材料、壁厚7mm，Ø300×400mm；

油田污水处置整理实训台,机械设计基础实训创意结合实训装置

基础介绍：
创意结合机械系统装配实训综合实训台以全新的机械基础创新、教学、实训、培训新理念，运用模型块化、人机工程学设计课程理论，高精度制造技术制造而成。配备有多媒体模仿实训教学系统，是学习掌控把握者巩固机械基础课程理论和培训掌控把握机械装配、调节测试、测量的实际实操技能的必备实训设备（大学本科、专科适用）。
一、实训目的和意义
1)经过实训将枯燥的机械概念经过实体的运行得到直观体现。使学习掌控把握者获取学习掌控把握的兴趣和课程理论概念的巩固。
2)经过实训使学习掌控把握者建立起清晰的机械装配、装配调节及同轴度、平行度等形位公差的概念。
3)经过实训获取对解析、评判处置整理机械加工误差、装配误差等系统综合误差对机械传动功能影响的实际能力。
4)经过实训使学习掌控把握者学会和掌控把握机械工卡量具的使用和获取长度测量、角度测量等尺寸与形位公差测量的相关知识。
5)该设备可供6-8个学员双面实操，零件存放有序，方便实训和管理。
二、实训内容
实训（教程）一、机械传动系统的构成
实训1：机械系统辩识；
实训2：执行安全开关的锁定（关闭）/解锁（开启）实操；
实训３：用水平仪测量表面的方位；
实训４：装配和对准电动机
实训（教程）二、链联接的装配与测量
实训1：测量键和键槽的实际尺寸；
实训2：按照所给键槽制作平键；
实训3：用键装配轴和轮毂；
实训4：使用带式限制动作器测量轴的力矩。
实训（教程）三、动力传输系统的装配
实训1：轴的几何尺寸测量；
实训2：滚动轴承的装配及校准；
