设备简介：

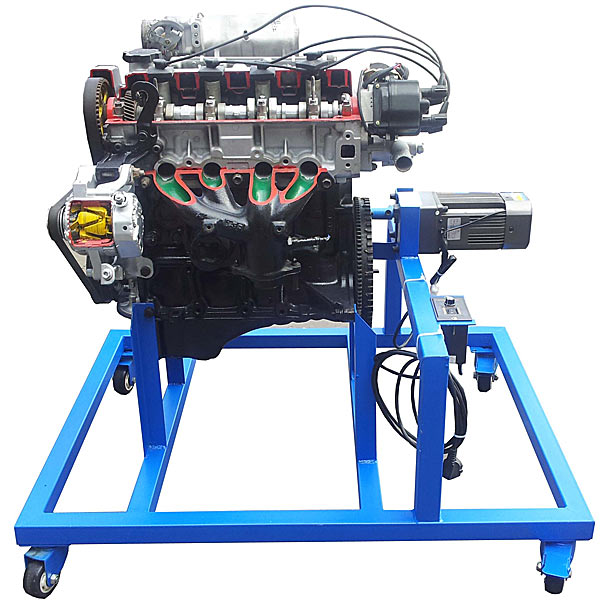

该设备应用丰田8A-FE电控汽油发动机总成实行剖面处置整理，各部件齐全，剖面位置合理，能全面展示汽油发动机内外部结构和部件的动作情况，适用于汽油发动机原理和机械机构的教学。

功能特点：
1. 应用原厂汽油发动机实物总成实行机构切剖，充分展示汽油发动机机构部分的内外结构。
2. 对汽油发动机各机械剖面应用不一样颜色的油漆实行喷涂。
3. 由三相齿轮减慢速度感应电动机带动汽油发动机曲轴做低速运行，真实演示汽油发动机内部机械部件的动作过程。
4. 移动台架应用了高强度的钢结构焊接，表面经喷涂工艺处置整理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。




丰田发动机解剖示教实训装置,单片机实训装置

一、系统结构

实训研发系统集实训桌、综合实训平台等于一体，综合实训平台应用包括一体化设计，也可以经过总线插头座拓展一些新的实训。

二、系统功能

是国内首款将工业组态系统应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用于单片机基础应用技术和综合应用技术，含有有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备连接口，可使用户快速掌控把握单片机原理及其实用连接口技术，充分理解和掌控把握当今单片机领域流行的各种外设器件应用。同时学习掌控把握工业组态系统的编程和控制技术（总线控制和位控制），把学员培养成为优秀的应用型人才，以适应不断创新的社会需求。

三、主要技术功能数据参考规格

3.1实训桌：

3.1.1电源

电源输入：二相三线，交流AC220V±10%，50HZ

电源输出：二相三线交流AC220V±10%/50HZ输出，用于电脑和测量仪表器具的供电。

3.1.2装置容量（KV）：≦1KVA

3.1.3外型尺寸：参考值1500×700×1300

3.1.4作业环境：温度-10°C～+40°C,相对湿度85%（25C）

3.1.5安全保护：接地保护，漏电保护（动作电流＜30mA），过载保护

3.1.6实训桌体：实训桌为铁和铝制台架结构，绝缘操作面板，桌面为防火烧、防水浸、耐磨损高密度板，结构坚固，造型美观大方。台体下部设定有电脑主机柜、键盘架，另设定有一个储物柜，用于放置备品备件、工量具及图纸文档实训指导书等。

四、详细硬件技术功能数据

4.1实训屏

4.1.1单色流水灯模型块：8个高亮绿色贴片0805封装LED灯

4.1.2双色流水灯模型块：6个高亮直插LED灯，红黄绿三种颜色

4.1.3双色LED灯模型块：红绿双色直插LED灯

4.1.48位数码管模型块：2个四位一体共阳极数码管，2个74HC595驱动芯片。
