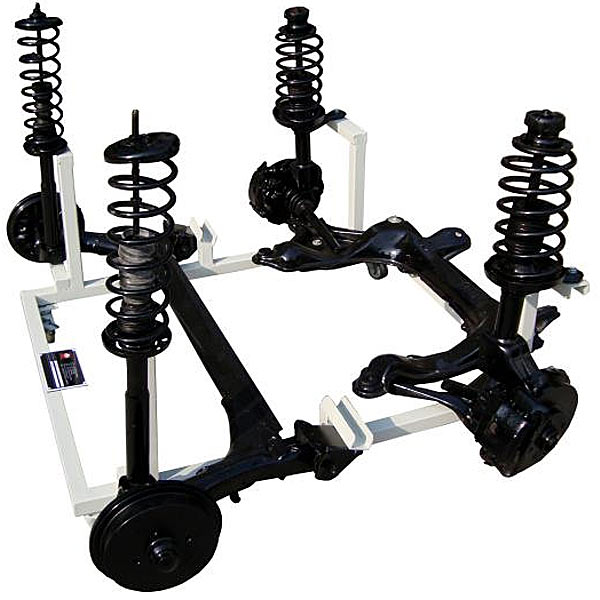

汽车前后桥拆装实验装置

汽车前后桥拆卸装配实训装置,传感器与检测技术实训装置

一、实训台构成

　传感器与检测技术实训台由主控台、振动源、温度源、转动源、传感器和相应的实训模板、数据收集卡及处置整理系统、实训台桌六部分构成。

1、主控台部分

提供高平稳的±15V、＋5V、±2V~±10V可调、＋2V~＋24V可调八种直线DC稳压电源；主控台操作面板上还装备有电压、频率、转速显露。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；气压源0－20kpa可调，数字电压表：测量范围 0～20V，精度高；频率/转速表：频率 1～9999Hz，转速 1～9999rpm；计时器： 0～9999s，精确到 0.1s；高精度温度调节仪表（控制温精度±0.5℃）；RS232计算机数据串行连接口。

2、三源板

加热源：0～220V 交流AC加热，温控在室温～150℃；转动源：2～24V 直线DC驱动，转速可调 0～3000rpm；振动源：振动频率 1Hz～30Hz（可调），共振频率 12Hz 左右。

3、LABVIEW数据收集卡及处置整理系统：

数据收集、连接口部分应用USB连接口，方便用户的实际使用。该收集器既能满足完全的实训要求，取代现有的仪表显露读数，也可作为科研人员直接的科研研发使用。具体技术功能数据参考规格如下：

1）3通道16位输入，最大钳位±20v，必须完成，为了防止烧坏通道。最小分辨率1mv，连续最大采样频率100khz，弯曲线必须光滑。 维修电工电子电动机与职业资格培训考评拟真系统（提供版权证书并现场演示）：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检测，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电动机星三角启动控制电子回路的作业原理及电子回路结构。
