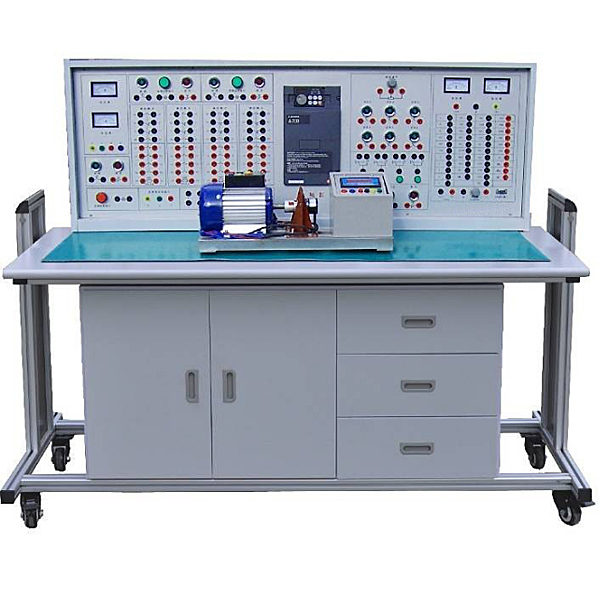

变频器调速系统实训装置

本装置应用经典型的日本三菱公司最近推出的高功能、多功能FR-A740型变频调节速度器(380V、0.75kW)为主机，外配脉冲编码器电动机限制动作测速系统。整台设备能够完成开环与闭环系统实训以及变频调节速度器全部功能实训。敞开式的结构，能让学员综合地学习掌控把握和掌控把握变频调节速度器结构原理、检测维护。它适用于大中专院校、职校、技校自动化专业配套教学和开放实训

二、实训台技术功能数据：

1、输入电源：AC380V±5％ 50Hz　    2、规格限定电流：3A
3、环境温度：-5℃～40℃　            4、外观尺寸：1600×700×1250mm
5、相对湿度：≤90％(25℃)　          6、变 频 器：FR-A740-0.75K

三、设备包括：

1、实训台：装配备有实训所需的全部电器元件、仪表、开关按扭等，使整体坚固美观实用，实训方便。

2、实训负载电动机：应用三相异步电动机。

3、实训导线：全部接插件均应用安全型迭接插头，为学员实训提供了极高的安全性，实训插接方便、快捷。

4、电动机导轨与光电编码器1副

5、实训桌：一张两座。

四、实训桌：铝木结构，桌面为防火烧、防水浸、耐磨损高密度板，造型美观大方。应用特制模具制作的优质铝制做框体结构，铝制表面经氧化处置整理，经久耐用，美观大方，符合现代审美观，桌面为防火烧、防水浸、耐磨损高密度板，桌子下部配备储存柜。

五、实训内容：

1．PU点动运行实训                   9．多段速度运行实训

2．外部点动运行实训                  10．速度反馈系统实训

3．开环运行实训                      11．瞬时停电起动实训

4．闭环运行实训                      12．速度定位系统实训

5．外部实操实训                      13．PID控制系统

6．结合实操实训                      14．网络控制实训

7．程序运行实训                      15．通讯实操运行实训

8．频率跳变实操实训

变频器调节速度系统实训装置,周期循环活性污泥法实训装置

一、实训目的：
周期循环活性污泥法（Cyclic Activated Sludge System，简称CASS），是在ICEAS的工艺基础上研发出来的，是SBR工艺的改进型，将生物反应过程和泥水分离过程合并在一个池子中，其每一循环有以下各个阶段构成：充水／曝气，充水／沉淀，撇水，闲置。该工艺是一种设定有脱氮除磷效果的循环间歇式污水处置整理工艺，设定有传统SBR处置整理工艺的优点，同时可有效抑制丝状菌的膨胀，是一种“进水和排水”活性污泥法工艺的教学演示和动态实训设备。经过本实训希望达到以下目的：
经过本实训，希望达到下述目的：
1、 理解CASS法系统的特点；
2、深入对CASS法工艺及运行过程的认知。
二、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃
2、处置整理水量：3～8L/h（平均）
3、CASS：停留时间：4、6～14h
4、二沉池：停留时间：4～1h
5、按照当地污水数据为标准：
6、设计进、出水水质范围：
进水BOD5 400～800mg/L 出水50～100 mg/L
进水COD 600～1200mg/L 出水100～150 mg/L
进水SS 200～400mg/L 出水30～40 mg/L
进水pH 6～9 出水6～9
7、SBR反应池：650mm×400mm×600mm、
8、装置外观尺寸：1200mm×450mm×1500mm、
9、作业电源：AC220V±10%、50Hz，一相三线制，功率500W，安全保护：设定有接地保护、漏电保护、过流保护
