钳形电流表电器实训台

钳形电流表电器实训台,数电实训台

一、设备基础介绍
钳形电流表电器实操实训装置按照钳形电流表规范实操规程的要求实行设计，可对学员实行正确使用和实操钳形电源表的技能实训，经过本实训台的实训可以让学员学会一相变压器电子回路线路装接，快速理解变压器的作业原理和钳形电流表作业原理，并掌控把握钳形电流表在电气检修中的使用方法及使用过程中的注意事项。本设备非常适合高职、高专、中等职业院校开设的电工、电气自动化、电梯相关专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站实行电梯职业技能实训与技能鉴定和考核使用。
二、设备结构构成（特点）

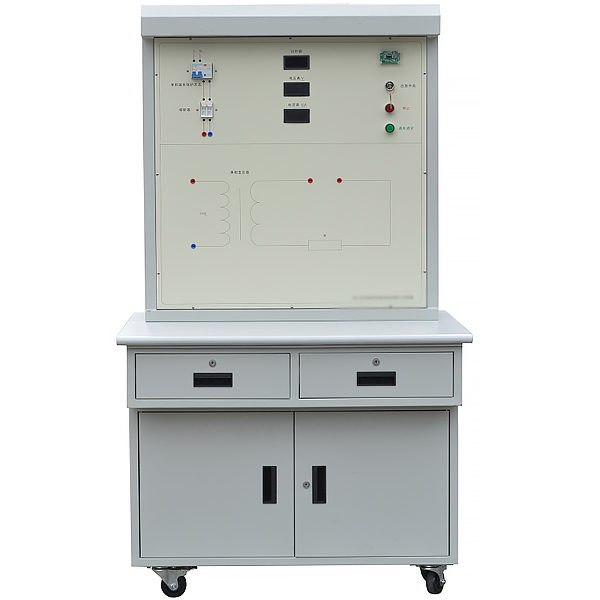

钳形电流表电器实操台由实训桌和实训台两部份构成。
（一）实训桌
1.实训桌有两个带锁抽屉可以存放实训用工量具器件材料和实训图纸文档实训指导书等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配备设定有带刹车功能的万向轮（万向轮刹车时平稳可靠，开锁状态下动作灵活，方便实训搬运或移动）。
2.实训桌主体部分应用全钢结构，铁板亚光喷塑，美观耐用，桌面应用高密度中纤板，实操边整边，边缘加厚做小R型抛光处置整理，滑轨应用静音滑轨；桌面高度应用符合人体工学原理的适宜高度：800mm。
（二）实训台
1.实训台主体部分应用全钢结构，铁板亚光喷塑，美观耐用，台面应用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电子回路板、一相变压器、交流AC接触器、数字钳形电流表、照明日光灯、各种按钮和安全接线柱等构成。
2.本实训台把钳形电流表测量试验实操对像部件经过安全的处置整理装设到本实训台上，应用插拔式安全接线方法，学员可按照变压器的作业原理无限次的装接变压器连线实训，用钳形电流表规范测量电子回路实训，起到安全实训又不容易损坏器件的目的。
3.本实训台应用钥匙应急开启和刷卡两种开启方法使用，方便教师管理实训设备，防止未经受权人随意实操设备，有效保护学员人身和设备安全。




钳形电流表电器实训台,数电实训台

设备介绍：

数字电子回路学习掌控把握机,主机提供了多种信号源;正面印刷字符连线,反面按装元件,全部信号源频率计等电子回路全部由CPLD芯片和双操作面板包括，全部器件均选用优质设备,使整机的品质得到提升。由于元件全部装于背面,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实训内容灵活,可方便做数字模仿各类实训。本学习掌控把握机适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统构成

（1）结构：铝制框体结构，防火烧材料，环保胶水，拉手，质量可靠，坚固耐用。

（2）电源 ：交流AC输入：220V±10% ，50HZ ，电源开关带有LED灯指示

直线DC输出：±12V/200mA 、 5V/2A

以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，内阻小于0.1欧姆。

（2）手动单脉冲电子回路2组：可同时输出正负两个脉冲，脉冲幅值为TTL电平。

（3）连续脉冲一组，输出为TTL电平：

固定频率脉冲源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）

（5）逻辑电平的输入与显露：

A、12位单独逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。

B、12位由红色LED及驱动电子回路构成的逻辑电平显露电子回路。

（6）数码管显露：

A、4位由八段LED数码管构成的BCD码译码显露电子回路；

B、1位八段LED数码管，引脚全部引出，用于数码管实训。

（7）4路时序发生器及启停控制电子回路。

（8）8芯、14芯、16芯、20芯、28芯等圆孔插头座21只，可满足各种IC芯片

（9）各阻值电位器4只。
