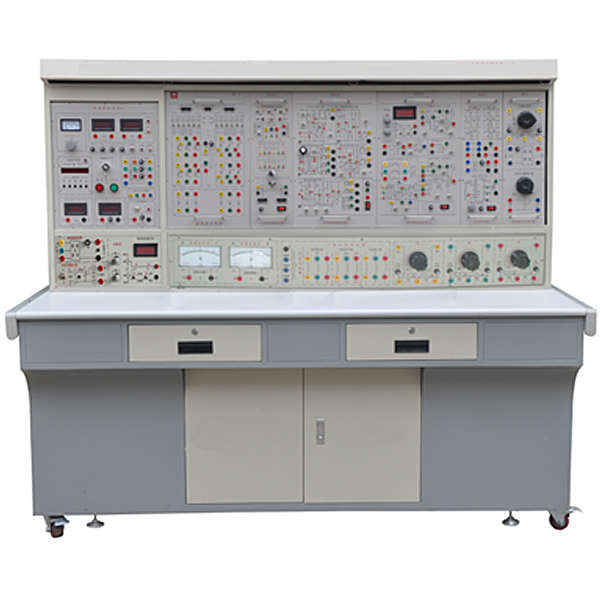

电机电力电子及运动控制实验台

  “电动机电力电子及动作控制实训装置”综合了目前我国高等院校“电动机学”、“电动机与拖动”、“控制微电动机”、“电动机控制”、“工厂电气控制”“电力电子技术”“电力拖动自动控制系统”等课程实训大纲的要求。特别适用于高等院校现有的电动机、电气技术实训设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实训室，迅速开设实训课提供了理想的实训设备，为教师或研究生研发新实训或实行科学研究作业提供良好的实训条件。

二、特点

1、综合性强 本装置综合了目前国内各类院校电动机及电气类课程的全部实训内容。

2、适应性强 能满足各类学校相应课程的实训教学，实训的深度与广度可按照需要作灵活调节，普及与提升可按照教学的进程作有机地集合。装置应用结合套件式结构，更换便捷，如需要拓展功能或研发新实训，只需添加部件即可，永不淘汰。

3、整套性强 从仪表器具仪表、专用电源、电动机及其它实训部件到实训连接专用导线等均配套齐全，配套部件的功能、规格等均密切集合实训的需要实行配备。

4、直观性强 各实训挂件应用分隔结构形式，结合套件操作面板示意、图线分明，各挂件任务明确，实操、维护方便。

5、科学性强 装置占地面积少，节约实训用房，减少基建投资；配套的小电动机均经特殊设计，可模仿中小型电动机的特性和功能数据；小电动机耗电省，节约能源；实训噪声小，整齐美观，改善实训环境；电气控制实训，内容丰富，设计合理，除了深入课程理论知识外，还为学员走向社会打下良好的基础；测量仪表应用指针式（带超测量范围告警等）、数字式、智能化及人机对话等相集合，密切集合教学实训需要实行配备，使装置测量手段现代化；设定有定时器兼报警记录仪，为学员实训技能的考核提供一个统一的标准。

6、开放性强 控制屏供电隔离（浮地设计），并设定有内、外电压型漏电保护装置和电流型漏电保护装置，保证实操者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元件质量及可靠工艺作为保障，设备功能优良，全部这些均为开放性实训创造了条件，有利于提升学员解析问题和解决问题的能力。

电动机电力电子及动作控制实训台,交流AC永磁电动机及控制实训台

一、设备构成
主要采用汽车交流AC永磁电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、设备功能
1.汽车交流AC永磁电动机及控制器的认知；
2.汽车交流AC永磁电动机及控制器的结构及原理；
3.驾驶员的意图与永磁电动机运行之间的体现；
4.常见故障的设定及考核；
5.配备完整的实训说明书。
三、设备规格
1、外观尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电动机规格限定功率：4kw；
4、电动机规格限定转速：3000rpm；
5、电动机作业电压：72VDC；
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、应用UV平板喷绘操作面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；
8、底部装配两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
9、机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
