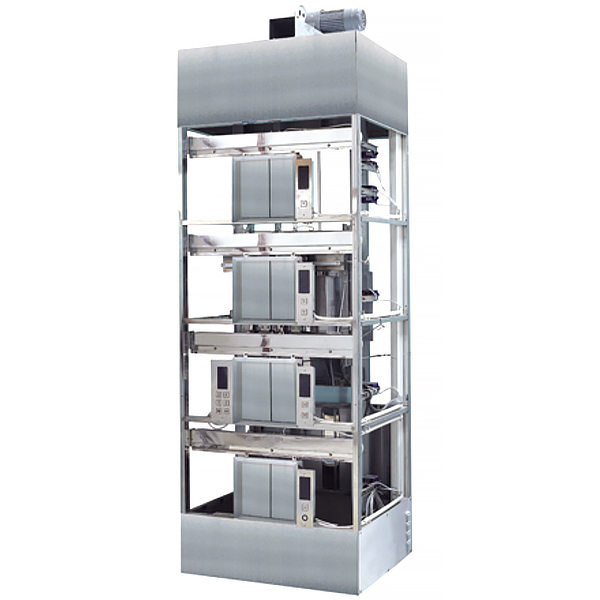

不锈钢仿真电梯模型实训装置

不锈钢拟真电梯模型实训装置,电子回路解析实训装置

群控模仿电梯是为大中专院校、职业技校电梯工程及自动化课程演示教学而设计的，其控制元件全电脑化，可编程，电动机驱动应用进口变频调节速度器，功能与真实的变频调节速度电梯相同，设定有全集选功能，能自动平层，自动关门，响应轿内，外呼梯信号。该模型电梯外罩应用透明有机玻璃制造，内部一目了然，内部构件全部应用镀锌处置整理，耐腐蚀功能良好，维修保养简单。
四层电梯拟真模型可作自动化专业的电梯程序教学与故障排除实习之用，也可作职业技校的电梯装配维修演示实操之用。
一、 主要功能数据：
1、 电梯轿厢尺寸：600×500×560（宽×深×高），外尺寸。
2、 门口尺寸：360×420（宽×高）
3、 井道框体结构外围尺寸：920×820×2900（宽×深×高）。
4、 设备自重：约300㎏。
5、 曳引机功率：0.2KW。电压380V或220V两种。
6、 规格限定电流：0.86A。
7、 供电电源：三相五线，380V，50HZ。
8、 变频器：三菱E740。
9、 可编程控制器（plc）：日本三菱FX1N系列。
10、 控制方法：集选（JX）。
11、 电梯层站：4/4。
二、 结构简介
该模型电梯主要采用以下部分构成：
1、井道框体结构：相当于电梯附着的建筑物，提供支承，固定导轨，是钢架结构。
2、曳引机：位于框体结构顶部，是电梯的动力装置，装配在两条承重梁上，他主要采用以下部分构成：
（1）电动机：三相感应电动机，应用变频变压（VVVF）驱动方法，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到规格限定频率，减慢速度时,使转速相应从规格限定频率开始平滑地下降到零，完成电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
（2）限制动作器：只在电梯通电运行时松闸，当电梯停止时限制动作并保持轿厢位置不变，作业电压AC220V。
（3）减慢速度器：应用齿轮减慢速度器，设定有高密度、高效率、低噪音的特点。
（4）曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的摩擦力。




不锈钢拟真电梯模型实训装置,电子回路解析实训装置

该电子回路解析实训箱主要是实行电工学中的有关电子回路解析 课程理论的实训论证，属弱电类实训。它应用模型块式结构，各模型块间相互单独，经过各元件区不一样元件结合，可构成多种测量试验电子回路，实训模板正面印有电子回路图，反面装备有器件，各实训电子回路中需测量试验的点均装备有测量试验孔，使用方便，接触可靠，而而且寿命长、效率高，适用于实行各种电子回路的实训研究，可满足电工原理、电子回路解析等课程实训教学的需要。有电子回路原理基础电子回路。

 系统构成
（1）电源输入：AC220V±10% ，50HZ

电源输出：固定输出±l2V/0.5A，±5V/0.5A；可调输出0V～±l2V/0.5A， 均有短路过载保护，自动恢复功能。

电流输出：0～l00mA.

（2）函数信号发生器
    波动线：正弦波、方波、三角波
    频率范围：0HZ～100KHZ，分四档连续可调
    幅值：方波、正弦波、三角波 （峰-峰值：0～10V）
 （3）1只数字电压表，分0～2V、0～30V二档；

1只数字电流表，分0～2mA、0～200mA二档，精度为0.5级；

可同时满足多 个测量试验点电压、电流的动态监测。
 （4）器件库：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不一样阻值电位器3只、可拓展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。

器件库主要是帮助学员自已设计实训电子回路，提升学员的动手能力、设计能力，为开放性实训提供平台。

（5）系统配备有“电子回路设计与拟真系统”。帮助学员在自行设计实训电子回路时先实行拟真试验，以提升设计成功率。

（6）铝制保护箱，坚固耐用，样式美观、大方。
